| 先给结论
铜冷轧后导电率下降，不是因为“铜变脏了”，而是晶格里多出了新的电子散射源。位错确实会增阻，但在普通重冷加工铜里，单靠位错往往只能解释约0.1～1个IACS百分点量级的损失；如果实际掉了3、5甚至10个点，通常还要把非平衡晶界、横向晶界、空位、微应变和组织取向一起算进去。 |
这个问题最值得讨论的地方不是“冷加工会降导”——这件事工程上早就知道——而是到底降多少、谁贡献最多。现代高导铜完全退火后可以达到100%甚至102% IACS，而硬拉高导铜工程上常按约97% IACS级别控制；同一卷压延纯铜箔，冷轧态可以只有94～96% IACS，160 ℃×1 h退火后却回到96～100% IACS。化学成分没有在这一小时里突然变纯，真正消失的是冷加工留下的晶格缺陷。[8-10]
一、冷轧没有改变铜含量，却把晶格“搅乱”了
完全退火的铜中，位错密度通常只有10¹⁰～10¹² m⁻²量级；经过重度冷轧、拉拔或其他大塑性变形后，位错密度常升到10¹⁴～10¹⁵ m⁻²，局部甚至更高。[11] 与此同时，原来的等轴晶被拉成长条，形成位错胞、亚晶、小角度晶界和强织构，还会伴随非平衡空位和较大的微观应变。
这些缺陷对力学性能是“好事”：位错互相缠结、晶界增多，滑移越来越困难，强度和硬度上升。但对导电电子来说，它们都是额外的势场扰动。用近似的Matthiessen思想，可以把室温电阻率写成：
ρ ≈ ρ声子(T) + ρ杂质 + ρ位错 + ρ晶界 + ρ空位/其他缺陷
20 ℃下，声子项本来就占了高纯铜电阻的大头；冷加工并不会把这部分去掉，只是在原来的1.7241×10⁻⁸ Ω·m基准上再叠加缺陷电阻。因此冷轧后IACS下降，本质上是“在同一块铜里增加了更多电子散射中心”。[1-4]

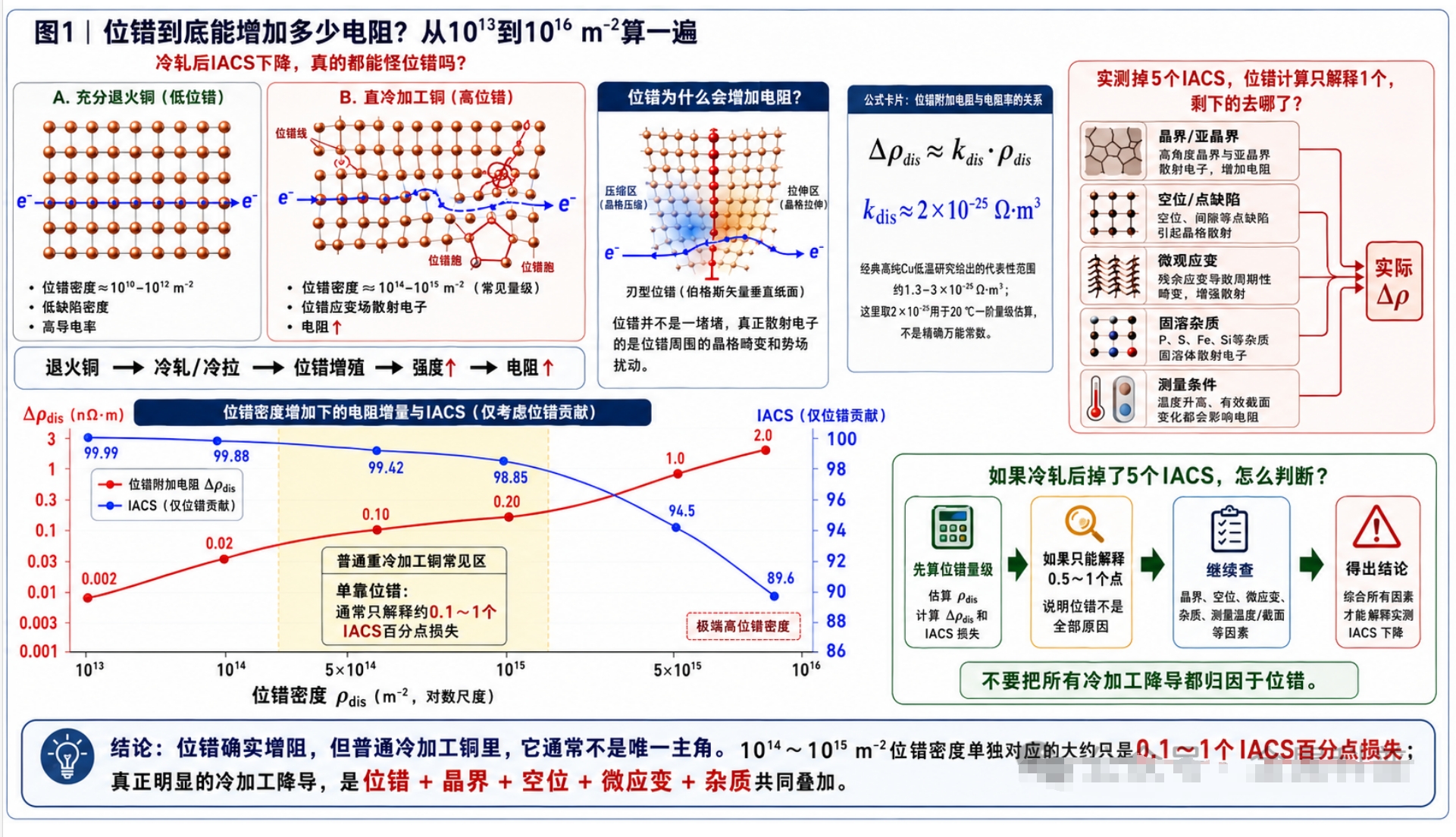

二、位错到底值多少电阻？先把它算出来
经典实验对高纯铜给出的“单位位错密度电阻系数”大致位于1.3～3×10⁻²⁵ Ω·m³量级。Rider和Foxon在99.996%铜中测得1.3×10⁻¹⁹ Ω·cm³（4.2 K）和1.6×10⁻¹⁹ Ω·cm³（77 K）；Basinski和Dugdale后来在超高纯铜中得到约3×10⁻¹⁹ Ω·cm³。现代铜合金电阻分解模型常取约2×10⁻²⁵ Ω·m³作为工程量级。[1,2,12]
若取 kdis = 2×10⁻²⁵ Ω·m³，则位错附加电阻可做一阶估算：Δρdis ≈ kdis · ρdis。
| 位错密度 ρdis | 位错附加电阻 Δρ | 相对100% IACS基准电阻增加 | 若只考虑位错，对应IACS |
| 1e+13 m⁻² | 0.002 nΩ·m | 0.0116% | ≈99.99% |
| 1e+14 m⁻² | 0.02 nΩ·m | 0.116% | ≈99.88% |
| 5e+14 m⁻² | 0.1 nΩ·m | 0.58% | ≈99.42% |
| 1e+15 m⁻² | 0.2 nΩ·m | 1.16% | ≈98.85% |
| 5e+15 m⁻² | 1 nΩ·m | 5.8% | ≈94.52% |
| 1e+16 m⁻² | 2 nΩ·m | 11.6% | ≈89.61% |
| 这张表最重要
重冷加工铜常见10¹⁴～10¹⁵ m⁻²位错密度。按这个量级，位错单独造成的导电率损失通常只是约0.1～1.2个IACS百分点。只有当位错密度逼近10¹⁶ m⁻²这种极端严重变形状态，位错本身才可能贡献接近10个IACS点的损失。所以实际看到“冷轧后掉5个点”，不能一句话全部归因于位错。 |
三、为什么实际降幅经常比“位错计算值”更大？
第一个经常被低估的是晶界。普通高纯铜晶界的单位面积比电阻经典测量约为3.12×10⁻¹⁶ Ω·m²量级；冷加工以后，晶粒被切割成更细的胞状/亚晶结构，而且很多边界处在高储能、非平衡状态，实际电子散射并不等价于一条理想退火晶界。[4,13]
第二个是方向。对拉丝和轧制铜来说，晶粒会被拉成长纤维。电流如果沿纤维方向走，跨越的横向晶界数量可以显著减少；如果大量晶界垂直于电流方向，散射会明显增强。2021年低氧铜线研究甚至指出，其电导率并不是简单由位错和空位主导，而对垂直于拉拔方向的晶界尤其敏感。[5]
第三个是空位和微观应变。冷变形会产生过量空位、点缺陷以及位错周围的弹性畸变区；这些都会改变局部电子势场。第四个是杂质—缺陷耦合：ppm级P、Si、S等本来就能显著影响高导铜，冷加工形成的位错又可能成为偏聚位置，使同样的总杂质含量表现出不同的电阻和回复行为。[8]
| 冷加工后增加的散射源 | 大致什么时候重要 | 怎么识别 |
| 位错 | 普通冷加工就会增加；10¹⁴～10¹⁵ m⁻²常见 | XRD线宽/CMWP、TEM、EBSD-KAM；可用kdisρ做量级估算 |
| 晶界/亚晶界 | 晶粒细化、纤维化、超细晶时迅速重要 | EBSD晶粒宽度、LAGB/HAGB、晶界与电流方向关系 |
| 非平衡晶界 | 大塑性变形后尤其明显 | 退火初期导电率明显回升，但晶粒尺寸变化还不大 |
| 空位/点缺陷 | 低温/高应变率变形、严重塑性变形 | 通常靠电阻回复谱、间接模型判断 |
| 固溶杂质 | 即使ppm级也可能超过位错贡献 | 化学分析；对P、Si、S、Fe等尤其敏感 |
| 测试几何/温度 | 细线、薄箔、高IACS比较时 | 统一20 ℃；严格测截面积与长度 |
四、最反直觉的现象：继续拉拔，导电率有时反而会回升
如果冷加工只会不断增加位错，那么导电率应该随着变形量单调下降。但实际并不总是这样。Yang等对低氧铜线的研究中，随着真应变增加，电导率先下降，在ε≈1.91时最低约87.5% IACS；继续拉拔到ε≈2.74以后，电导率又回升到约94.3% IACS，同时屈服强度仍约400.5 MPa。[5]
原因是微观组织开始“自我整理”：高应变阶段发生动态回复/局部动态再结晶，位错发生湮灭与重排；同时晶粒被拉成长而细的纤维，沿轴向导电时需要跨越的横向晶界减少。Sun等在无氧铜连续冷拉中同样观察到后期强度和电导率同步提高，并把关键归因于细长晶粒、位错回复和织构共同作用。[6]
| 第三条结论
冷加工量不是导电率的唯一自变量。真正决定IACS的是‘变形量最后留下了什么组织’。同样90%减面，一种工艺可能留下高位错+高密度横向晶界，另一种可能形成低横向晶界密度的细长纤维并发生部分回复，结果完全不同。 |

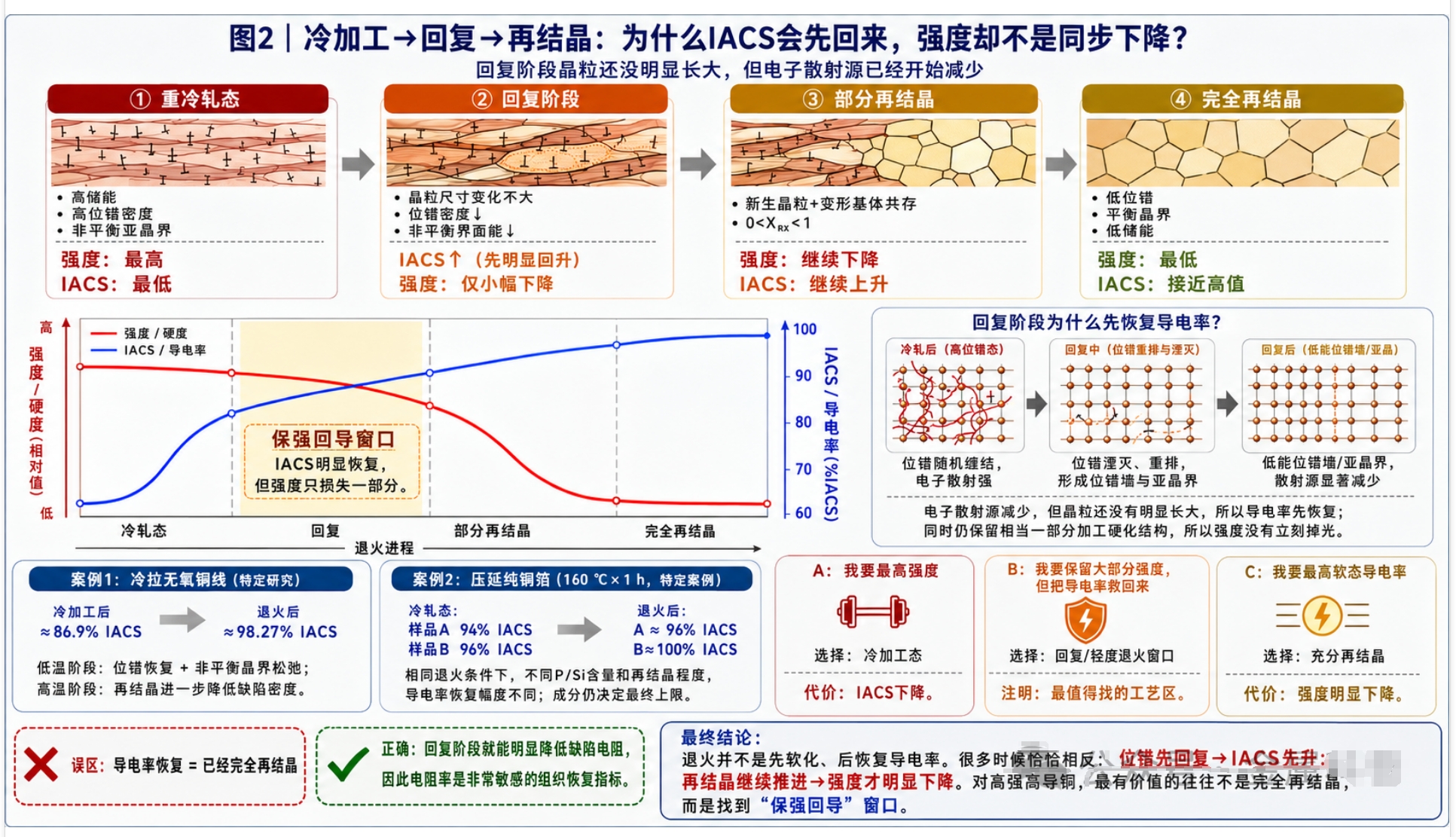

五、退火为什么能把IACS“救回来”？回复往往比再结晶更早开始
很多人把退火理解成“再结晶以后导电率才恢复”，其实更早的回复阶段就已经能提高导电率。80～150 ℃这类低温区间，位错会发生重排、湮灭，非平衡晶界逐渐向低能状态转变；这时晶粒可能还没有明显长大，但电阻已经开始下降。[7]
Sun等对冷拉无氧铜线的定量退火研究显示，随退火推进，导电率可从约86.9%提升到98.27% IACS。低温阶段主要来自位错密度下降和非平衡晶界向平衡态转变；到210 ℃以上发生明显再结晶后，晶界密度进一步下降、位错基本消失，导电率继续提高，但强度损失也更大。[7]
压延纯铜箔也有很直观的数据。张县委等研究中，两种纯铜箔冷轧态分别为94%和96% IACS；160 ℃×1 h后分别升到96%和100% IACS。后者发生充分再结晶，而P、Si含量更高的前者只部分再结晶，因此导电率恢复也明显更少。[8]
| 组织阶段 | 位错/晶界状态 | 强度 | 导电率 | 工程意义 |
| 冷轧态 | 高位错、非平衡亚晶界、强织构 | 高 | 低 | 加工硬化最强，但IACS付出代价 |
| 回复 | 位错重排/湮灭，晶界能降低，晶粒未明显长大 | 小幅下降 | 可明显回升 | 最值得利用的“保强回导”窗口 |
| 部分再结晶 | 新晶粒+变形基体共存 | 继续下降 | 继续回升 | 性能对组织比例很敏感 |
| 完全再结晶 | 低位错等轴晶，晶界趋平衡 | 明显软化 | 接近材料纯度允许的高值 | 适合软态高导，但强度最低 |
六、看到“冷轧后导电率下降”，现场最应该按什么顺序判断？
| 先查什么 | 为什么 | 判断方式 |
| 1. 测量温度和截面积 | 高导铜差0.5个点可能只是测试误差；细线直径误差会平方放大 | 统一20 ℃，校核长度/直径/厚度 |
| 2. 成分是否真的相同 | P、S、Fe、Si等ppm级固溶散射可能大于位错 | 同炉/同批化学分析 |
| 3. 位错密度 | 判断“冷加工硬化”到底有多严重 | XRD、TEM、KAM；用2×10⁻²⁵ Ω·m³做量级核算 |
| 4. 晶界方向与晶粒宽度 | 沿电流方向的横向晶界比总晶界数更关键 | EBSD：轴向/横向晶粒宽度、LAGB/HAGB |
| 5. 是否发生自回复/动态再结晶 | 可导致继续变形时IACS反升 | EBSD/TEM、硬度和IACS同步趋势 |
| 6. 再决定是否低温回复退火 | 可能先恢复导电率，再牺牲较少强度 | 做温度×时间小矩阵，不直接跳到完全再结晶 |
| 一句话总结
位错确实会让铜变得更不导电，但它通常没有想象中那么“贵”。对普通重冷加工铜，10¹⁴～10¹⁵ m⁻²位错密度单独对应的大约只是0.1～1个IACS百分点损失。真正明显的冷加工降导，往往是位错、非平衡晶界、横向晶界、空位和杂质共同叠加的结果。 |
所以以后看到“冷轧后IACS下降了5个点”，最不该做的就是直接写一句“位错增多导致电子散射增强”。更专业的做法是先算一遍位错能解释多少，再把剩下的差值交给晶界、缺陷状态和成分去找。
