聚酯亚胺漆包铜圆线
H
Slider

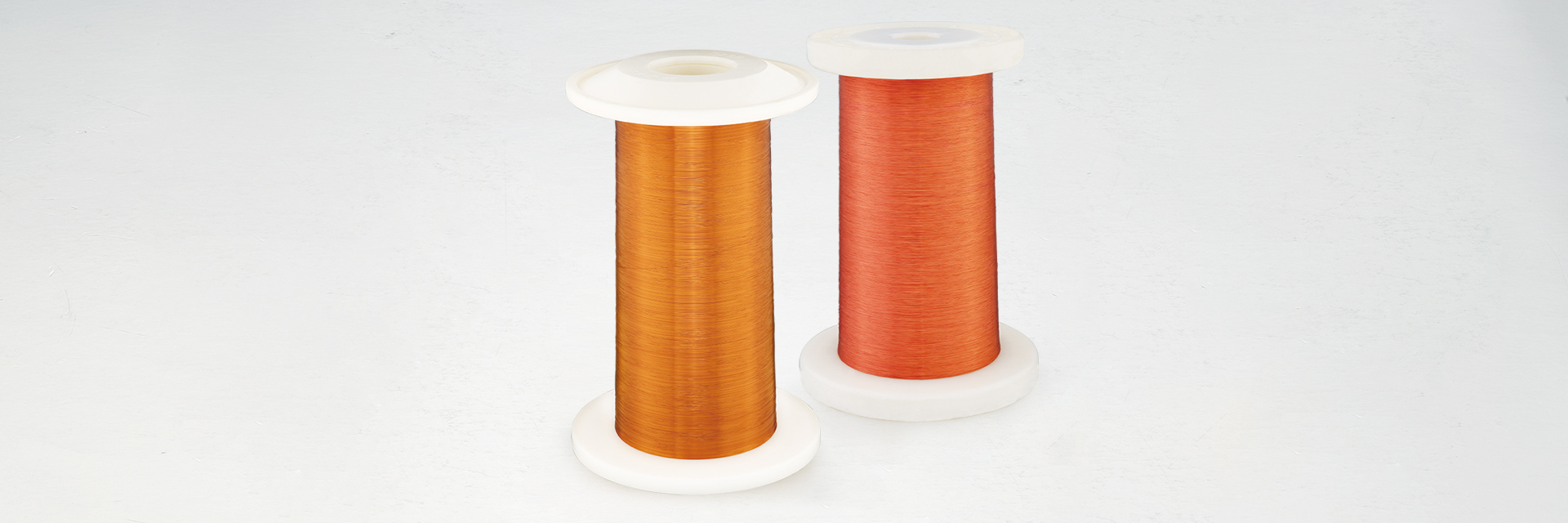

聚酯亚胺漆包铜圆线QZY(EIW)

我司生产的聚酯亚胺漆包铜圆线,可适用于大、中、小型H级电机、高温变压器、仪器仪表和各类电子元器件及绕组用线圈。


聚酯亚胺漆包铜圆线QZY(EIW)产品认证


聚酯亚胺漆包铜圆线QZY(EIW)性能优势

  • 良好的耐刮性
  • 良好的耐溶剂性

聚酯亚胺漆包铜圆线QZY(EIW)应用领域

H级电极

精密电子元件

高温变压器

绕组线圈

仪器仪表


聚酯亚胺漆包铜圆线QZY(EIW)性能参数资料下载

热级

Thermal level

规格范围

Specifications range

适用标准

Standard

代号code 等级level mm AWG IEC GB/T NEMA JIS
H 180 0.06-3.5 7#-42#* 60317-8 6109.5 MW30-C C3202

聚酯亚胺漆包铜圆线QZY(EIW)生产工艺流程

铜圆线生产工艺如下:

Φ8mm电工用铜线坯 → 大拉机(润滑式多道连续拉拔+ 在线大电流退火工艺)→ 检验 → 高速连拉连包漆包机 {卧式和立式}(润滑式多道连续拉拔+非接触式连续退火+多道次模具涂漆+固化+冷却+收排线)→ 检验 → 包装 → 成品

Φ8mm电工用铜线坯 → 中拉机 → 检验 → 中速漆包机 {卧式和立式}(非接触式连续退火+多道次模具涂漆+固化+冷却+收排线)→ 检验 → 包装 → 成品

Φ8mm电工用铜线坯 → 中拉机 → 检验 → 小拉机、微拉机(润滑式多道连续拉拔)→ 检验 → 微细线漆包机(非接触式连续退火+多道次模具涂漆+固化+冷却+收排线)→ 检验 → 包装 → 成品


聚酯亚胺漆包铜圆线QZY(EIW)执行标准

GB/T 6109.4、GB/T6109.10、GB/T6109.23、JIS-C3202、IEC60317-19、IEC60317-21等


聚酯亚胺漆包铜圆线QZY(EIW)生产设备

高速连拉连包立车

MAG生产设备
