——从铜带包覆、纵缝焊接到几十道次拉拔，两种金属如何真正变成“一根线”

铜包铝（Copper-Clad Aluminum，CCA）看起来像一根“外面是铜、里面是铝”的线，但工业制造并不是给铝线简单镀上一层铜。真正的CCA需要让外层铜在整个圆周和长度方向连续存在，并且在后续拉拔、弯曲、绞线、压接甚至退火以后仍然不脱层、不开裂。ASTM B566对电工用圆形铜包铝线就明确要求：铝芯外部应有连续铜包覆层，并在整个界面上可靠结合，成品不应出现裂缝、分层等缺陷。[1]

因此，CCA制造的核心可以概括成两步：第一步先做出“铜包着铝”的复合坯；第二步再利用大塑性变形，把最初只是贴合、包覆的两种金属，逐步压紧、延伸并建立稳定界面。真正决定产品水平的，往往不是第一步“包上去了”，而是后面几十道次拉拔过程中，铜层和铝芯能不能始终按照同一个节奏一起变形。

一、铜包铝不是电镀出来的：先要做一根复合坯

用于线材的CCA有多种制坯路线，例如铜管套铝棒后拉拔、挤压复合、连续铸造复合，以及铜带包覆铝杆后纵缝焊接等。对于连续线材生产，铜带包覆—纵缝焊接—后续拉拔是一条很典型的工业路线；日本公开研究中，就采用A1050级纯铝杆作为芯材、C1020级铜带纵向包覆，铜带对接缝连续焊接，再通过后续拉拔实现Cu/Al强结合。[2][3]

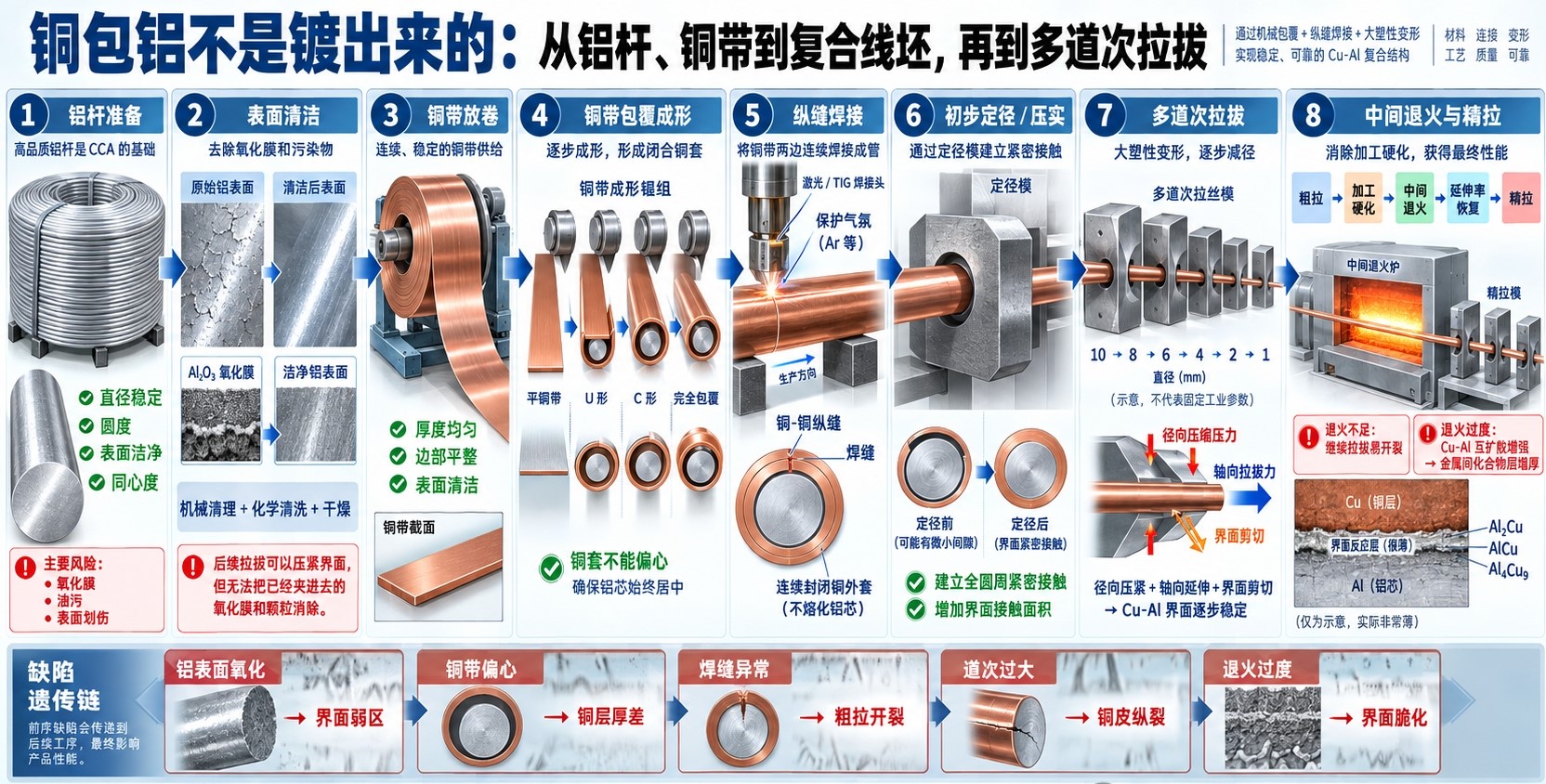

这条路线可以拆成：铝杆准备 → 表面去氧化/清洁 → 铜带放卷 → 辊轮逐步成形包覆 → 铜带纵缝焊接 → 焊缝修整与初步定径 → 复合线坯检测 → 多道次拉拔。需要注意的是，铜带纵缝焊接主要解决的是“让铜外套闭合”，并不意味着此时Cu/Al界面已经像最终成品那样牢固。真正的大面积界面结合，往往要依靠后续强烈塑性压缩与拉拔来建立。

二、第一道真正的门槛，是把铝表面的氧化膜处理掉

铝最麻烦的地方不是软，而是它几乎一暴露在空气中就会形成致密Al₂O₃氧化膜。这个氧化膜对耐腐蚀有利，但对Cu/Al复合却非常不利：它会阻碍新鲜金属接触，也会在后续拉拔时成为界面弱点。因此，包覆前通常要通过机械刮削、清洗、干燥等方式尽量减少氧化层和油污，并尽快完成铜带包覆。[4]

铜带本身同样需要洁净。拉拔以后界面会承受很高的法向压力和剪切应力，如果界面夹着油污、颗粒或氧化物，这些缺陷不会因为“压得很紧”就自动消失，反而可能被拉成长条状夹杂区。最终在弯曲、压接或者后续退火时成为脱层起点。

三、铜带包上去以后，为什么还必须先焊缝、再压实？

铜带通过多组辊轮逐渐从平带弯成圆筒并包覆铝杆，两条边最后在纵向形成一条接缝。这个接缝必须连续封闭，否则后续拉拔时铜套会从开口处张开或撕裂。公开工业研究和专利中常采用惰性气体或氮气保护下的连续焊接，以减少焊接附近的再氧化。[4][5]

更关键的是，焊缝不能简单理解成“焊得越深越好”。焊接目标是把铜带自身封闭，而不是把铝芯局部熔化后再与铜熔成一体。Cu-Al液相反应复杂，一旦热输入过大，局部可能形成脆性反应产物或严重组织不均。因此，焊后通常还要经过修整、初步减径或压实，让铜套从“套在铝杆外面”转变为与铝芯全周紧密贴合。

四、真正让Cu和Al变成“一根线”的，是后续大变形拉拔

拉拔时，复合线坯穿过比自身直径更小的模孔，在轴向拉力与模具径向压力共同作用下直径降低、长度增加。对于单一铜线，主要关注的是拉拔力、模具磨损、表面质量和加工硬化；但对于CCA，还多了一层更复杂的问题：外层铜和内层铝必须在同一个模孔里同时塑性流动，而且不能发生明显相对滑移、铜层撕裂或界面分离。

随着截面不断缩小，模具给外层铜施加径向压缩，压力再通过Cu/Al界面传递给铝芯；与此同时，轴向拉伸又迫使两种金属共同延长。界面因此承受“法向压紧 + 轴向剪切”的复合作用。正是这种强塑性变形，使原本的机械贴合进一步转变为稳定结合。日本研究中，10 mm复合坯经过90%以上截面减缩后可拉到1.5 mm，并获得强Cu/Al结合；2024年的多级拉拔研究也从8.9 mm拉至2.9 mm，总截面减缩率约89%。[2][6]

五、拉拔不是看“直径少了多少”，而要看截面减面率

圆线单道次减面率通常用 r = 1 – (d₁/d₀)² 表示，其中d₀为本道次入口直径，d₁为出口直径。比如直径从10.0 mm拉到9.0 mm，看起来只少了1 mm，但截面积已经减少约19%。因此，制定CCA拉拔工艺时，不能只按“每道减0.5 mm”来排模，而应该按截面减缩、材料硬化程度、铜层厚度和界面状态综合安排。

公开研究给出了很有代表性的范围：有研究采用约20%的单道次截面减缩来进行多级CCA拉拔；另一项旋锻—拉拔研究在较粗阶段采用15%～20%单道次变形，进入细丝阶段后降低到8%～15%。这些数据只能作为研究实例而不是通用生产配方，但它们说明一个基本规律：越往细线走，单道次变形通常越需要保守，因为此时铜层已经很薄，表面缺陷和界面不均匀更容易被放大。[6][7]

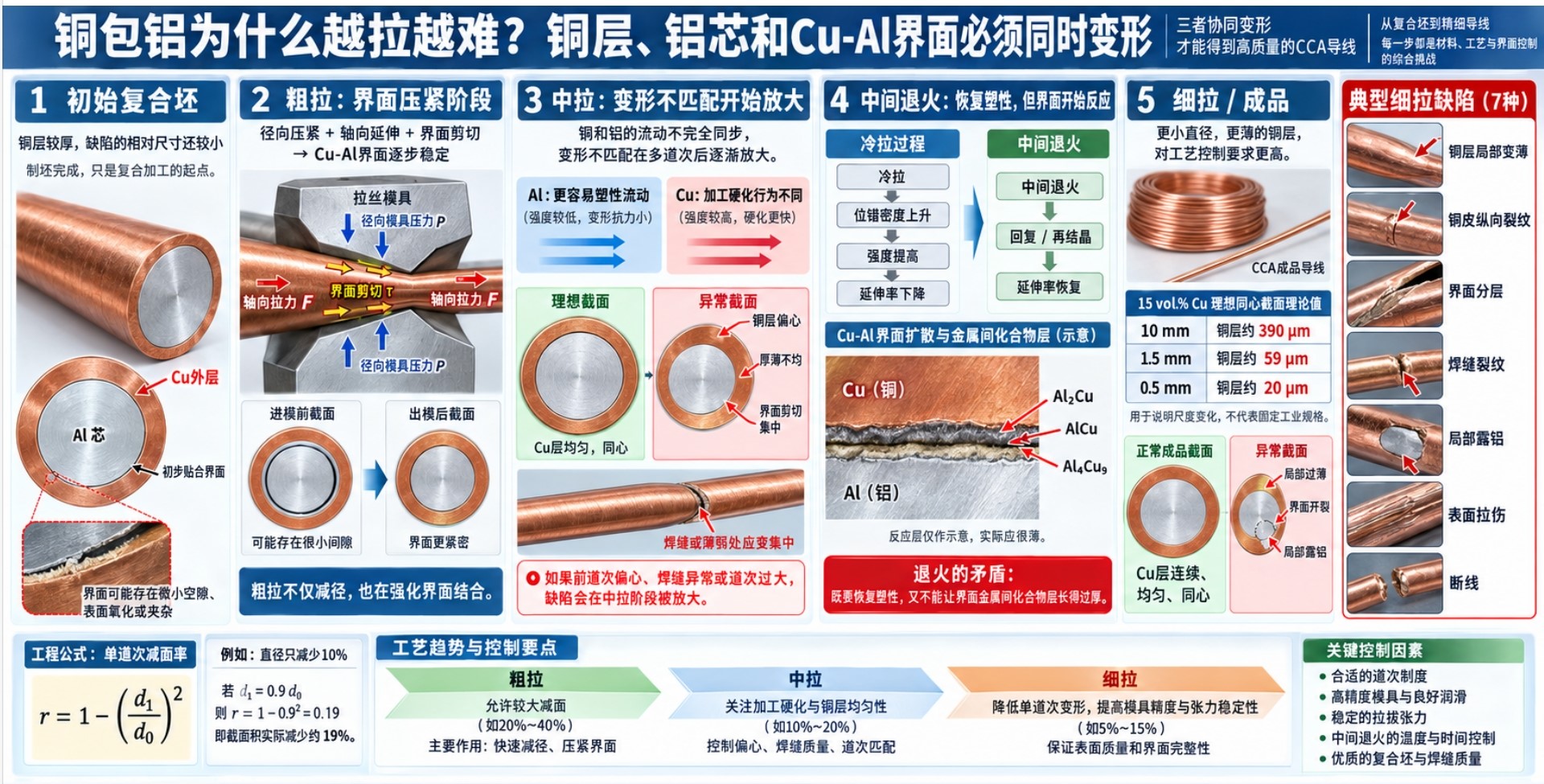

六、为什么拉得越细，铜层会越来越难控制？

在理想同心、没有铜层破损且Cu/Al体积分数基本不变的情况下，外层铜与内层铝会随整体直径一起缩小。对于圆形截面，铜体积分数f与铜层径向厚度t之间满足：f = 1 – (r/R)²，其中R为复合线外半径、r为铝芯半径。因此 t = R[1 – √(1-f)]。这意味着铜体积分数固定时，铜层厚度几乎与线径成正比。

这张表非常关键。以15%铜体积分数为例，10 mm复合坯的理想铜层径向厚度约390 μm；拉到1.5 mm以后只剩约59 μm；如果进一步拉到0.5 mm，铜层只剩约20 μm。此时原先只有几微米的铜带厚差、焊缝余高、界面偏心或划伤，已经占据非常可观的相对比例。

这也是为什么CCA越往细线走，越来越像“精密复合加工”而不是普通拉丝。粗坯阶段的偏心并不会指望在拉拔过程中自动消失；如果铜层一侧偏厚、一侧偏薄，后续可能继续保留这种不均匀，甚至在变形不匹配时进一步恶化。2026年公开专利数据也特别指出，Cu/Al屈服强度差异会在冷拉过程中引起变形不匹配，从而造成铜层厚度不均。[8]

七、铜和铝为什么不会完全按同一个节奏流动？

CCA拉拔最大的材料学矛盾，是Cu和Al的流动应力、加工硬化速率、摩擦条件和回复再结晶行为都不同。一般情况下，铝芯更容易发生塑性流动，而外层铜承受模具直接摩擦并具有不同的加工硬化特征。如果道次设计不合理，就可能出现“铝想流得更快、铜却跟不上”的变形不协调。

这种不协调会以几种方式表现出来：铜层局部变薄；铜层厚薄不均；界面剪切增强；焊缝区域成为薄弱带；严重时外铜层纵向开裂甚至局部露铝。另一方面，如果减面太小、界面法向压力不足，初始复合界面又可能压得不够紧。因此，CCA拉拔不是单纯追求更小的拉拔力，而是在“足够的界面压紧”和“不能把铜层拉裂”之间寻找窗口。

模具角度和润滑也会改变这个平衡。早期CCA专利曾利用较大的模具半角来提高界面压紧作用；而现代多级拉拔研究也有采用约10°半角、约20%截面减缩率并使用石墨基润滑的方案。[5][6] 这些不同路线说明：模角没有一个脱离设备、材料状态和道次变形量的固定最优值，真正要控制的是复合线内部的压力分布、铜层拉应力和表面摩擦。

八、为什么拉到一半常常需要退火？但CCA退火又特别危险

随着多道次冷拉进行，Cu和Al都会加工硬化，位错密度不断增加，延伸率下降。继续拉拔时，拉拔力升高、铜层开裂和断线风险增加，因此很多工艺需要在粗拉、中拉或最终状态之间设置中间退火。问题在于：对普通铜线，退火主要考虑回复、再结晶和晶粒长大；对CCA，还必须考虑Cu和Al之间的互扩散。

Cu-Al体系在加热后会形成Al₂Cu、AlCu、Al₄Cu₉等金属间化合物。薄而受控的界面反应层可以与强结合同时存在，但如果温度过高或时间过长，反应层持续长大，就会形成硬而脆、电阻更高的界面区域。2023年的研究表明，高变形量CCA在退火时，Al₂Cu、AlCu和Al₄Cu₉层厚度都会随退火温度和时间增加，而且此前约95%的大截面减缩产生的高位错密度会促进原子扩散。[9]

因此CCA的中间退火不是“越充分越好”，而是一个典型矛盾：既要把加工硬化降下来，让下一段拉拔有足够塑性；又不能给Cu-Al界面太多温度和时间，让脆性金属间化合物长厚。公开研究中既有250 ℃×3 h的软化方案，也有300 ℃×30 min的实验路线，还有细丝研究采用350 ℃×30 min获得较好延伸率——这些都只是不同材料体系和加工历史下的例子，不能直接横向照搬。[2][7][10]

九、从粗拉到细拉，工艺控制对象会发生什么变化？

十、生产现场最应该盯的，不只是最终直径

对于CCA，成品外径只能说明“线拉到尺寸了”，不能证明复合质量合格。真正需要同时监控的是：铜体积分数或铜层厚度、圆周厚度均匀性、偏心度、焊缝连续性、界面是否分层、直流电阻、抗拉强度、延伸率以及弯曲后的包覆完整性。ASTM B566将CCA分为10%和15%名义铜体积分数，并进一步区分退火态A和硬拉态H；标准也特别强调成品应无裂缝、开口和包覆层分层。[1]

如果最终产品还要进一步做绞线、镀锡、漆包或端子压接，那么CCA的要求会更高。因为在压接和弯曲时，外层铜首先承受接触和表面应变；一旦铜层过薄或存在局部露铝，接触行为和耐腐蚀性能都会改变。因此，CCA的质量控制本质上要从“最终线径合格”升级成“整个复合截面和界面都合格”。

十一、铜包铝真正难的，不是包，而是让两种金属一路一起变形

从制造流程看，CCA并不神秘：一根铝杆、一卷铜带，经过包覆、焊接、压实，再进行多道次拉拔。但真正难的是每一步都存在“缺陷遗传”。包覆时的偏心会带到拉拔；焊缝不稳会在粗拉时开裂；表面氧化会在界面形成弱区；过大的单道次变形会让铜层先破；退火过度又会让Cu-Al界面长出脆性的金属间化合物。

所以，评价一条CCA生产线不能只看它能不能把10 mm线坯拉成1 mm，更应该看：铜层在圆周和长度方向是否始终均匀，界面在经过90%以上总截面减缩后是否仍然连续，退火以后强度、延伸率和电阻是否稳定，以及最终进入绞线和端接工序时会不会出现露铝、脱层或断线。

参考资料

[1] ASTM B566-04a(2025), Standard Specification for Copper-Clad Aluminum Wire.

[2] Y. Kajihara et al. Compound Growth due to Isothermal Annealing of Cu-Clad Al Wire. Materials Transactions, 2019, 60(6).

[3] Influence of Isothermal Annealing on Mechanical Properties of Cu-Clad Al Wire. Materials Transactions, 2020, 61(6).

[4] CN116197610A. Copper-clad aluminum composite welding strip and preparation method thereof.

[5] US3854193A. Method of producing copper clad aluminum wire.

[6] Evaluation of the Mechanical and Electrical Properties of Multistage Drawn Copper-Clad Aluminum Wire After Annealing Process. Metals, 2024, 14(12): 1386.

[7] 铜包铝丝材的旋锻复合-拉拔成形与组织性能. 工程科学学报/相关在线发表资料.

[8] CN120790703B. Copper-clad aluminum composite wire, preparation method and application.

[9] Effect of the annealing process on the formation and growth of intermetallic compounds at the interface of Cu clad Al wire drawn with high area reduction. Materials Letters, 2023, 331: 133474.

[10] Fabrication of a novel high-strength and high-conductivity copper-clad aluminum composite wire. CIRP Journal of Manufacturing Science and Technology, 2023, 41: 144-159.

[11] US3800405A. Method for producing copper-clad aluminum wire.

[12] Aluminum alloys for electrical engineering: a review. Journal of Materials Science, 2024.
