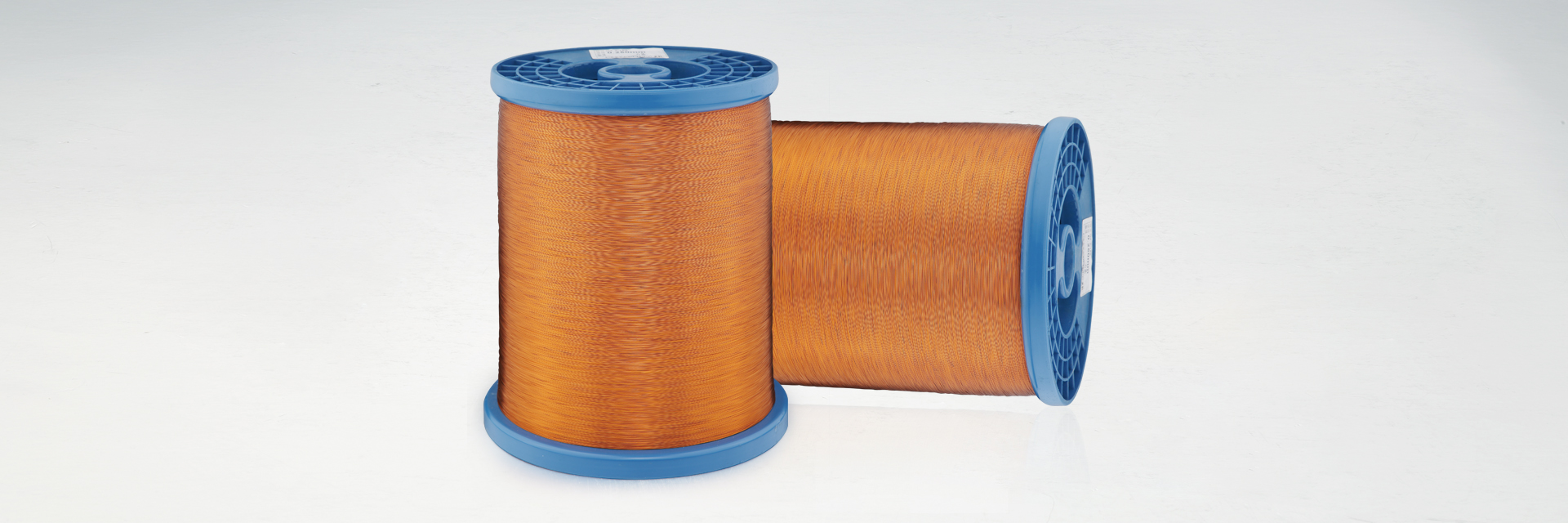

聚酯漆包铜圆线QZ(PEW)

我司生产的聚酯漆包铜圆线,可适用于B级电机、普通电器、仪器仪表和各类电子元器件及绕组用线圈。


聚酯漆包铜圆线QZ(PEW)产品认证


聚酯漆包铜圆线QZ(PEW)性能优势

  • 良好的耐刮性
  • 良好的耐溶剂性

聚酯漆包铜圆线QZ(PEW)应用领域

B级电极

精密电子元件

家用电器

绕组线圈

仪器仪表


聚酯漆包铜圆线QZ(PEW)性能参数资料下载

热级

Thermal level

规格范围

Specifications range

适用标准

Standard

代号code 等级level mm AWG IEC GB/T NEMA JIS
B 130 0.06-3.35 7#-42#* 60317-34 6109.7 C3202
F 155 60317-3 6109.2 MW5-C

聚酯漆包铜圆线QZ(PEW)生产工艺流程

铜圆线生产工艺如下:

Φ8mm电工用铜线坯 → 大拉机(润滑式多道连续拉拔+ 在线大电流退火工艺)→ 检验 → 高速连拉连包漆包机 {卧式和立式}(润滑式多道连续拉拔+非接触式连续退火+多道次模具涂漆+固化+冷却+收排线)→ 检验 → 包装 → 成品

Φ8mm电工用铜线坯 → 中拉机 → 检验 → 中速漆包机 {卧式和立式}(非接触式连续退火+多道次模具涂漆+固化+冷却+收排线)→ 检验 → 包装 → 成品

Φ8mm电工用铜线坯 → 中拉机 → 检验 → 小拉机、微拉机(润滑式多道连续拉拔)→ 检验 → 微细线漆包机(非接触式连续退火+多道次模具涂漆+固化+冷却+收排线)→ 检验 → 包装 → 成品


聚酯漆包铜圆线QZ(PEW)执行标准

GB/T 6109.4、GB/T6109.10、GB/T6109.23、JIS-C3202、IEC60317-19、IEC60317-21等


聚酯漆包铜圆线QZ(PEW)生产设备

高速连拉连包立车

MAG生产设备


相关产品推荐

尼龙复合漆包线QA/N(UEW/N)

我司生产的尼龙复合漆包线,适用于继电器、微电机、变压器、仪器仪表和各类电子元器件及绕组用线圈。

变频电机用抗电晕漆包铜圆线Q(ZY/XY)/200-BP

我司生产的变频电机用抗电晕漆包铜圆线,可改善电机的局部放电性能,延长变频电机的使用寿命。此产品可广泛适用于各类变频调速电机、起重电机、电梯电机等。

直焊性聚氨酯漆包铜圆线QA(UEW)

我司生产的直焊性聚氨酯漆包铜圆线,适用于继电器、微电机、变压器、仪器仪表和各类电子元器件及绕组用线圈。
