不是设备档次之争，而是卷态/展开、热历史、表面接触与组织目标的取舍

铜带退火最容易被写成“温度×时间”，但实际生产里，同样一个峰值温度，放在卷态罩式炉、悬浮式气垫炉和炉辊支撑的连续炉中，材料经历的升温速率、停留时间、热传递边界、机械约束和冷却方式完全不同。最后得到的再结晶程度、晶粒尺寸、织构、残余应力、板形和表面状态也可能不同。因此，真正专业的设备选择必须从“热历史+力学边界条件”出发，而不是从炉型名称出发。

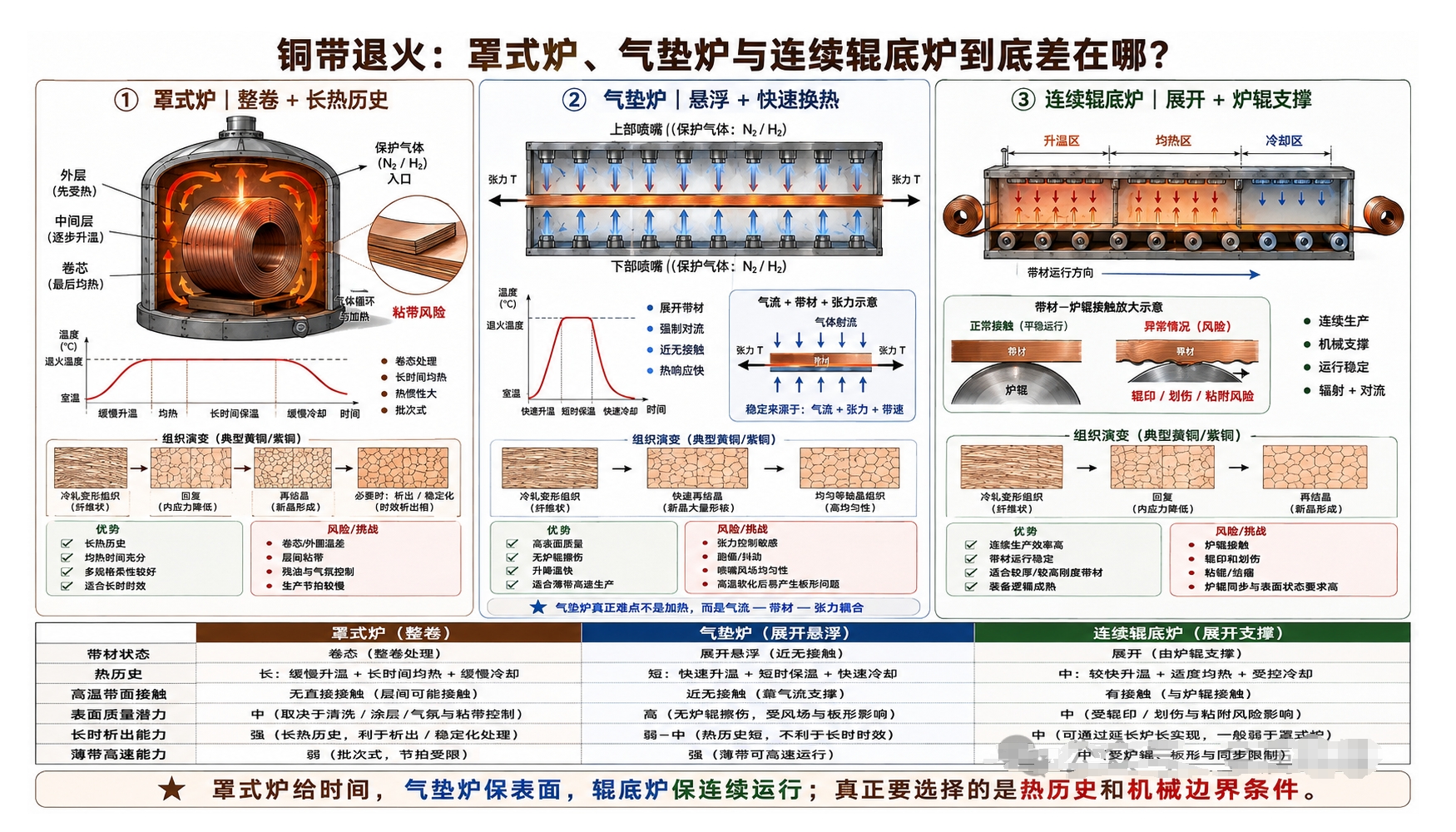

一、同样叫退火，三种炉子其实在处理三种不同状态的铜带

罩式炉处理的是“卷起来的铜带”。带材以卷材状态装入炉内，保护气氛通过循环对流把热量带到卷材表面，再靠卷层之间的传热逐步进入卷芯。因此，罩式炉的典型特征不是温度低或速度慢，而是热量必须穿过卷层，天然具有较长的升温、均热和冷却过程。气垫炉处理的则是“完全展开的铜带”。上下喷嘴喷出的热保护气体既负责强制对流换热，又形成气垫承托带材，使高温带面尽量不与炉内支撑件直接接触。连续辊底炉同样处理展开带材，但带材由一系列炉辊承载、输送，其优势是运行稳定、设备逻辑直接，代价是高温软态带面不可避免地存在机械接触。[1-3,10]

这一区别会直接映射到组织控制。卷态罩式炉最容易获得“长而缓”的热历史；气垫炉最容易获得“短而快”的热历史；辊底炉则处于两者之间，既能连续生产，又不需要通过气流完全托起带材。工程上最常见的错误，是拿三种设备的“炉温设定值”横向比较，却忽略了材料真正经历的金属温度曲线完全不同。

二、罩式炉真正的价值，不是“老设备”，而是把时间变成工艺资源

罩式炉的优势首先体现在“长时间热处理”上。对于只需要快速再结晶的纯铜薄带，几个小时的热历史当然没有必要；但对CuCrZr、Cu-Ni-Si、Cu-Ni-Sn等析出型铜合金，某些中间时效、应力释放或组织稳定过程本来就需要较长时间。公开CuCrZr带材工艺中，就存在先在保护气氛罩式炉中450-500 ℃保温约6 h进行时效，再经过冷轧后进入气垫炉做400-500 ℃、5-15 m/min的短时连续退火。这组路线非常有代表性：同一材料并不是“罩式炉和气垫炉二选一”，而是让两种炉子分别承担不同组织任务。[6]

罩式炉的第二个价值是批次处理的工艺柔性。不同规格、不同合金、不同目标状态，可以通过装炉、升温、保温和冷却曲线重新组合，不需要像连续线那样围绕固定的炉长和线速建立工艺窗口。这对于多品种、小批量、热处理时间跨度大的产品具有现实价值。

但罩式炉的核心难点同样来自“卷”。炉温达到设定值，并不代表卷芯和外圈同时达到目标金属温度；卷径、卷重、卷紧度、带厚、带宽、循环气体流量和装炉方式都会改变温度均匀性。对再结晶敏感的状态，外圈可能更早软化并开始晶粒长大，而卷芯仍在继续升温。所以罩式炉真正应该控制的是“工件温度和均热程度”，而不是只记录炉膛热电偶。

另一个典型问题是层间粘带。卷态铜带在高温和接触压力下长时间贴合，若表面残油、粗糙度、卷紧度和温度窗口不合适，就可能发生层间粘连。公开铜带工艺中甚至专门设置了无机隔离/防粘体系来降低罩式退火的粘带风险，这说明粘带并不是偶发现象，而是卷态高温接触的结构性风险。[8,9]

三、气垫炉的核心不是“连续”，而是高温带面尽量不接触任何东西

气垫炉（floating strip furnace / air-cushion furnace）的技术价值主要来自两个机制：强制对流换热和气流承托。上下喷嘴把保护气体高速喷向带材，带材在气动力作用下处于悬浮或近悬浮状态。对于高质量铝带和铜带，连续浮动炉的重要优势就是在高换热效率下减少高温带面与炉辊的接触，从而降低擦伤、辊印和粘附风险。[1,2]

这一点对高端铜带尤其重要。冷轧后的连接器铜带、引线框架铜合金带和高表面紫铜带，价值并不只体现在强度和导电率；表面粗糙度、光洁度、板形和后续冲压稳定性同样是产品属性。如果最终退火时高温软态带面持续与炉辊摩擦，前面精轧和清洗阶段建立的表面质量可能被重新破坏。气垫炉等于把“炉辊接触”从主要缺陷源中移除。

气垫炉的另一个优势是热响应快。展开薄带的单位面积热容量小，喷流对流换热系数高，因此升温和冷却都可以非常迅速。对冷轧铜及铜合金来说，升温速率不是一个可以忽略的变量：非等温再结晶研究和铜/铜合金退火研究都表明，加热路径会改变回复消耗储存能的程度、再结晶形核时间、晶粒尺寸和织构演变。[11-13]

但是，气垫炉把“接触问题”拿掉以后，会把设备控制难度转移到“气流-带材-张力耦合”。带材越薄、越宽、越软，其漂浮形态越容易受喷嘴压力、上下风量不平衡、带速、张力和入口板形影响。针对铜合金带材的数值研究已经把带材漂浮形态、气膜压力和运行稳定性作为专门问题研究，说明气垫炉不是“让带子飘起来就结束”，而是一个典型的流固耦合控制系统。[14]

更关键的是，铜带在再结晶后屈服强度明显下降。炉内张力如果沿用冷轧硬态的经验，可能在高温软化区引入新的塑性伸长、边浪或残余应力。C19400等铜合金研究也将气垫连续退火视为最终降低残余应力的重要处理之一，这意味着气垫炉的炉温、带速和张力必须联合设计，不能把张力仅当作“传送参数”。[4,5]

四、连续辊底炉的优势是“稳”，代价是高温接触必须被接受和管理

连续辊底炉最直接的优点是运行稳定。铜带由炉辊支撑并连续前进，不需要依靠气流完全托起，因此对较厚、刚度较高、线速要求明确的带材，跑偏、漂浮高度和气动力耦合问题相对容易控制。公开铜带辊底炉方案就是利用辊棒直接驱动铜带完成连续退火，并通过气氛和温度控制实现过程调节。[10]

它的局限也非常明确：带材在高温软态下与炉辊接触。炉辊表面粗糙度、结瘤、氧化物、粘铜、热变形和速度差都可能转化成带面划伤或辊印。因此，连续辊底炉并不是“表面一定差”，而是它必须接受一个事实：表面质量高度依赖炉辊状态。对较厚普通工业铜带、后续仍有清洗/拉矫/表面处理的产品，这种风险可能完全可控；对超薄、高亮、高精度电子铜带，高温接触则会成为更敏感的失效源。

辊底炉的另一个现实优势是产线逻辑成熟：开卷、清洗、加热、均热、冷却、拉矫、收卷可以连续组织，又不必建立复杂的气垫漂浮控制系统。因此它非常适合“需要连续化，但产品并不要求完全无接触”的工况。

五、真正决定组织的，不是炉温设定值，而是“时间-温度-储存能”共同作用

为什么不能把罩式炉的450 ℃和气垫炉的450 ℃直接等同？因为再结晶不是由一个瞬时温度触发后立即完成的开关过程。冷轧量决定变形储存能，升温速率决定回复阶段消耗多少储存能，峰值温度和停留时间决定再结晶是否完成以及晶粒是否继续长大。针对冷轧无氧铜的研究表明，轧制压下量与400-600 ℃退火温度会显著改变微观组织和织构；非等温纯铜再结晶模拟也强调，真实温度随时间变化时，不能用单一等温条件代替整个热路径。[12,13]

所以设备选型与组织目标必须绑定。罩式炉长时间缓慢升温，回复更加充分，适合需要长均热和扩散的过程，但如果目标是尽可能保留变形储存能并快速形成细小再结晶晶粒，过慢加热未必最优。气垫炉快速升温和短时停留更容易形成尖锐的热循环，但如果材料需要数小时析出或充分均化，靠提高炉温强行缩短时间又可能改变析出路径、晶粒长大或表面氧化风险。

因此，“炉型—温度—速度/时间”必须作为一个组合工艺包开发。仅仅把罩式炉的等温制度按等效温度换算到连续炉，往往是不够可靠的。

六、用公开工艺数据看：同一种铜合金，罩式炉和气垫炉可以各做一段

这些数字必须谨慎使用：它们来自特定成分、厚度和设备的公开案例，不是行业统一制度。真正有价值的是它们透露出的工艺逻辑——当一个材料同时需要长时间扩散/析出和最终快速组织调整时，最合理的路线往往不是强迫一台炉子完成所有任务，而是让不同炉型承担各自最擅长的热历史。

七、如果把三种炉子放在同一张工程表里，选型逻辑会非常清楚

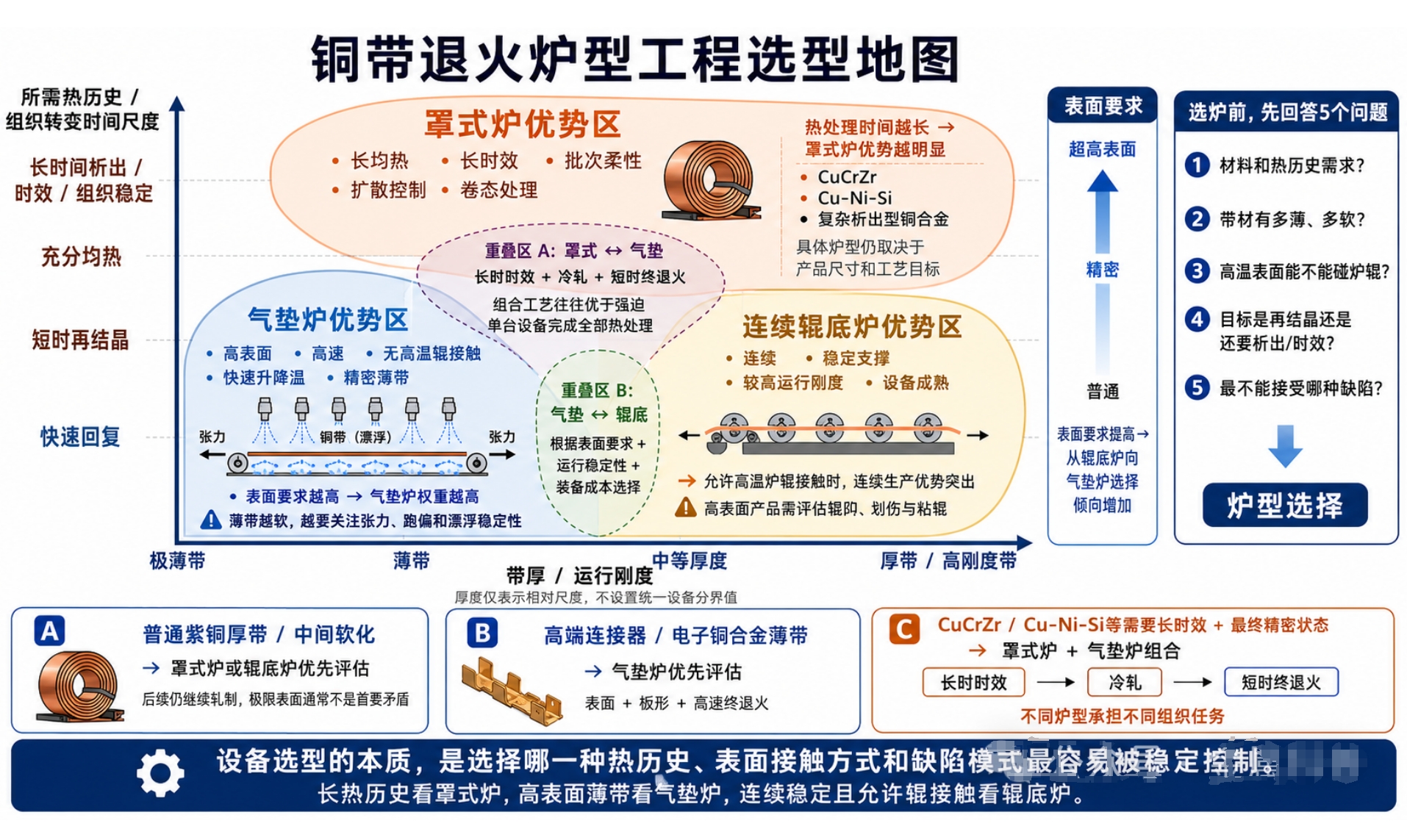

八、四类产品，基本可以直接决定炉型方向

第一类是普通紫铜厚带或中间软化退火。目标主要是恢复塑性，为下一轮冷轧准备，表面后续还要继续加工。此时罩式炉和连续辊底炉往往更有经济性：前者适合多规格和批次柔性，后者适合规格稳定、产量较大的连续生产。

第二类是0.1-0.3 mm级甚至更薄的高端连接器/电子铜合金带。这里厚度只是示意，不是设备分界值。真正关键的是薄带高温强度低、表面要求高、板形敏感。只要高温炉辊接触成为主要风险，气垫炉的价值就会明显上升。

第三类是CuCrZr、Cu-Ni-Si等需要长时间时效又需要最终精密状态控制的材料。最值得考虑的往往是组合路线：罩式炉完成数小时级时效或均热，后续冷轧后再用气垫炉完成短时终退火/最终软化；不要为了“一条连续线解决全部热处理”而牺牲组织窗口。

第四类是较厚、较硬、表面并非最高等级但要求连续产能的工业铜带。这类产品在高温下仍有足够运行刚度，若能够接受炉辊接触并建立稳定的炉辊清洁、同步和维护制度，连续辊底炉往往是更稳健的工程选择。

九、企业真正应该验证的，不是“炉子能不能升到温度”，而是这七项

尤其要强调：气垫炉表面好，不代表板形天然就好；罩式炉时间长，不代表卷芯天然就均匀；辊底炉运行稳，也不代表表面缺陷天然可控。每一种炉型只是把风险从一个维度转移到另一个维度。真正成熟的产线，是把自己选择的那一类风险变成可测量、可追踪、可闭环的过程参数。

十、结语：选炉型，本质上是在选择最容易控制的热历史与缺陷模式

罩式炉的核心竞争力是时间：它适合整卷、长均热、长时效和多品种柔性；气垫炉的核心竞争力是无接触快速换热：它适合薄带、高表面、高板形和短时组织控制；连续辊底炉的核心竞争力是稳定连续输送：它适合允许炉辊接触、需要连续产能且运行刚度较好的产品。

因此，不应把三种炉子排成“罩式炉＜辊底炉＜气垫炉”的技术等级。更合理的做法，是先把产品最关键的矛盾排出来：到底是热处理时间太长、表面不能碰、带材太薄难运行，还是产能和设备复杂度更重要。主导矛盾不同，最优炉型就会不同。

参考文献与公开工艺来源

[1] Trampe E., et al. Experimental validation of numerical heat transfer models for floating strip furnaces. Applied Thermal Engineering, 2025.（文中明确指出高质量铝带和铜带优选连续浮动炉热处理，并讨论浮动炉换热模型。）

[2] Chen P., et al. Numerical simulation and experimental study of strip gas-floating nozzle flow and heat transfer. Applied Thermal Engineering, 2020.

[3] Hellenkamp M., et al. Thermally induced stresses on radiant heating tubes in strip flotation furnaces. Applied Thermal Engineering, 2016.（涉及铜带再结晶退火用strip flotation furnace。）

[4] Zhou F., et al. Effects of a thermal-ultrasonic stress relaxation process on residual stress and properties of copper alloy strip. Materials Science and Engineering A, 2022.

[5] Yang J., et al. Influence of low-temperature annealing on microstructure, properties and residual stress of C19400 copper alloy strip. Materials Science and Engineering A, 2020.

[6] CN102719694A. CuCrZr alloy material, preparation method thereof and method for preparing strips with same.（公开罩式炉450-500 ℃约6 h与气垫炉400-500 ℃、5-15 m/min组合工艺。）

[7] CN102719698B. CuNiSiMg alloy material and preparation method thereof as well as method for preparing strip using alloy material.（公开气垫炉420-450 ℃、5-25 m/min代表性窗口。）

[8] CN102560036A. Copper strip annealing anti-sticking agent.（针对铜带罩式炉退火层间粘结问题。）

[9] CN102560044A. Copper strip surface treatment method and device.（轧后防粘涂层与退火层间粘结控制。）

[10] CN202272930U. Novel gas roller hearth furnace.（采用辊棒直接驱动铜带连续退火，并配置气氛/温度控制。）

[11] Yang W., et al. Microstructure and Texture Evolution of Cu-Ni-P Alloy after Cold Rolling and Annealing. Materials, 2024, 17(11):2696.

[12] Qin J., et al. Microstructure and Texture Evolution in Cold-Rolled and Annealed Oxygen-Free Copper. Materials, 2024, 17(10):2202.

[13] Madani M., Seyed-Salehi M. A modified cellular automata model for simulation of non-isothermal static recrystallization: a case study on pure copper annealing.Applied Physics A, 2022, 128:644. DOI:10.1007/s00339-022-05791-8.

[14] 石浩强, 等. 铜合金带材气垫式热处理过程漂浮形态的数值模拟. 东北大学学报(自然科学版), 2025. DOI:10.12068/j.issn.1005-3026.2025.20230317.

[15] 低锡低镍低磷铜合金带材公开制备工艺（CN120734664B相关公开路线）：罩式炉400-500 ℃、6-8 h；气垫炉500-700 ℃、20-50 m/min。用于说明两类炉型组合逻辑，不作为通用工艺标准。
