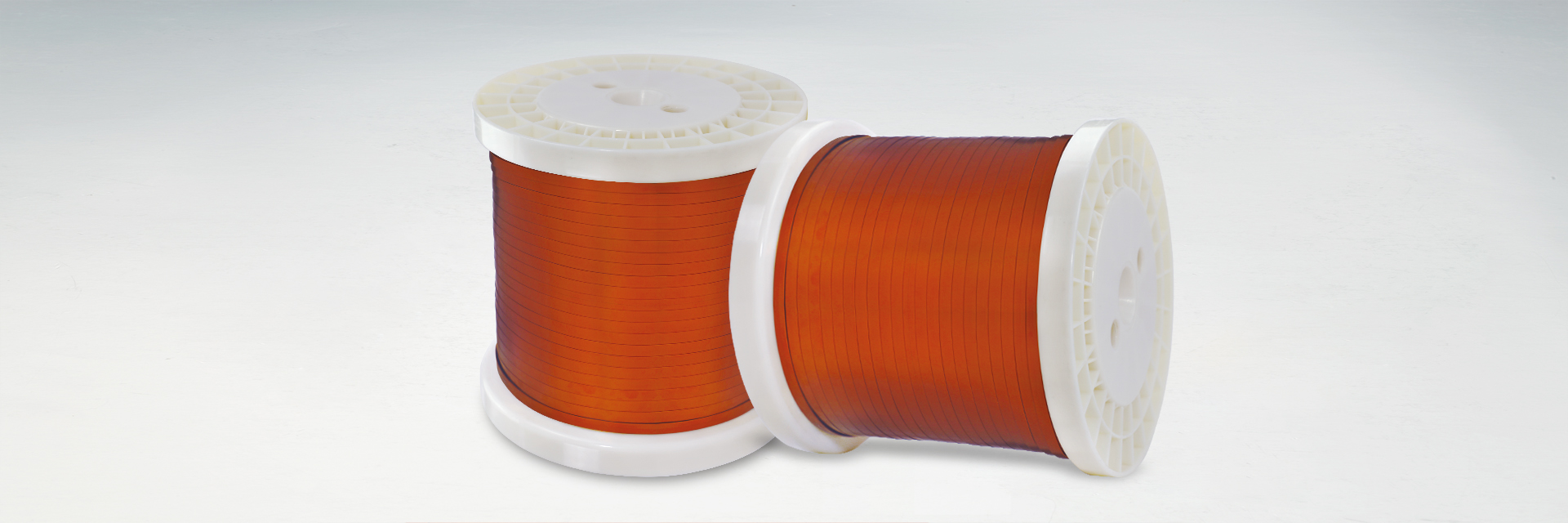

漆包铜扁线Q(ZY/XY)(EI/AIWR/200)

我司生产的漆包铜扁线,可适用于新能源汽车驱动电机、变压器、电动机、发电机以及各类电气装置的绕组线圈。


漆包铜扁线Q(ZY/XY)(EI/AIWR/200)产品认证


漆包铜扁线Q(ZY/XY)(EI/AIWR/200)性能优势

  • 优良的导电性、热稳定性
  • 耐刮性
  • 耐溶剂性
  • 绕成线阻散热性能好
  • 磁场效率高

漆包铜扁线Q(ZY/XY)(EI/AIWR/200)应用领域

新能源驱动电机

发动机


漆包铜扁线Q(ZY/XY)(EI/AIWR/200)性能参数资料下载



热级

Thermal level

型号

Model

规格范围

Specifications range

适用标准

Standard

代号code 等级level 名称name 型号model mm² IEC GB/T NEMA JIS
B 130 130级聚酯漆包铜扁线 QZ B-x/130 1.5mm²-15mm²

1.2:1≤宽窄比≤8:1

60317 7095.7 *
F 155 155级聚酯漆包铜扁线 QZ B-x/155 1.5mm²-15mm²

1.2:1≤宽窄比≤8:1

60317-16 7095.3   *
H 180 180级聚酯亚胺漆包铜扁线 QZYB-x/180 1.5mm²-15mm²

1.2:1≤宽窄比≤8:1

60317-28 7095.4   *
C 200/220 200级聚酯亚胺/聚酰胺酰亚胺复合漆包铜扁线220级聚酰胺酰亚胺漆包铜扁线 Q(ZY/XY)

B-x/200QXYB-X/200

1.5mm²-15mm²

1.2:1≤宽窄比≤8:1

60317-29 7095.6 MW36-C  *
C 240 240级聚酰亚胺漆包铜扁线 QYB-x/240 1.5mm²-15mm²

1.2:1≤宽窄比≤8:1

60317-47 7095.5  MW20-C *

注:“*”近似美国线规         Note:”*” for approximate American wire gage


漆包铜扁线Q(ZY/XY)(EI/AIWR/200)生产工艺流程

铜扁线生产工艺如下:

Φ8mm电工用铜线坯 → 大拉机(润滑式多道连续拉拔+在线大电流退火工艺)→ 检验 → 立式精轧 & 拉拔 & 包漆一体机(精轧+拉拔+非接触式连续退火+多道次模具涂漆+固化+冷却+收排线)→ 检验 → 包装 → 成品

Φ8mm电工用铜线坯 → 大拉机(润滑式多道连续拉拔+在线大电流退火工艺)→ 检验 → 精轧 → 拉拔 → 检验 → 立式扁线漆包机(非接触式连续退火+多道次模具涂漆+固化+冷却+收排线)→ 检验 → 包装 → 成品

Φ12.5mm电工用铜线坯 → 双头挤出机 → 检验 → 精轧 → 拉拔 → 检验 → 立式扁线漆包机(非接触式连续退火+多道次模具涂漆+固化+冷却+收排线)→ 检验 → 包装 → 成品

Φ12.5mm电工用铜线坯 → 双头挤出机 → 检验 → 立式扁线漆包机(非接触式连续退火+多道次模具涂漆+固化+冷却+收排线)→ 检验 → 包装 → 成品


漆包铜扁线Q(ZY/XY)(EI/AIWR/200)执行标准

GB/T 6109.4、GB/T6109.10、GB/T6109.23、JIS-C3202、IEC60317-19、IEC60317-21等


漆包铜扁线Q(ZY/XY)(EI/AIWR/200)生产设备

双头大拉机

扁线漆包机
