同样是一根电工铜杆，一根来自阴极铜路线，一根来自高品位再生铜。假如两者的导电率、室温力学性能都达到要求，它们真的可以完全等价吗？
2026年，这已经不只是材料实验室里的问题。印度铜行业围绕火法精炼高导（FRHC）再生铜杆能否进入统一电工铜杆标准出现公开争议；与此同时，ASTM正在推进B49电工铜杆标准修订，提出面向再生含量的ETP-R路线，并重新讨论Fe、Sn、Ni等残余元素的允许范围，但前提仍是保持导电率和退火性能。[1-2]
争议的核心不是“废铜能不能导电”，而是一个更材料学的问题：高端导体究竟应该看平均性能，还是看那些很少发生、却足以让整盘细线报废的局部缺陷？
| 高端导体真正怕的，往往不是平均性能差，而是偶发缺陷。 |
01｜导电率合格，为什么还不能证明它是“高端铜杆”？

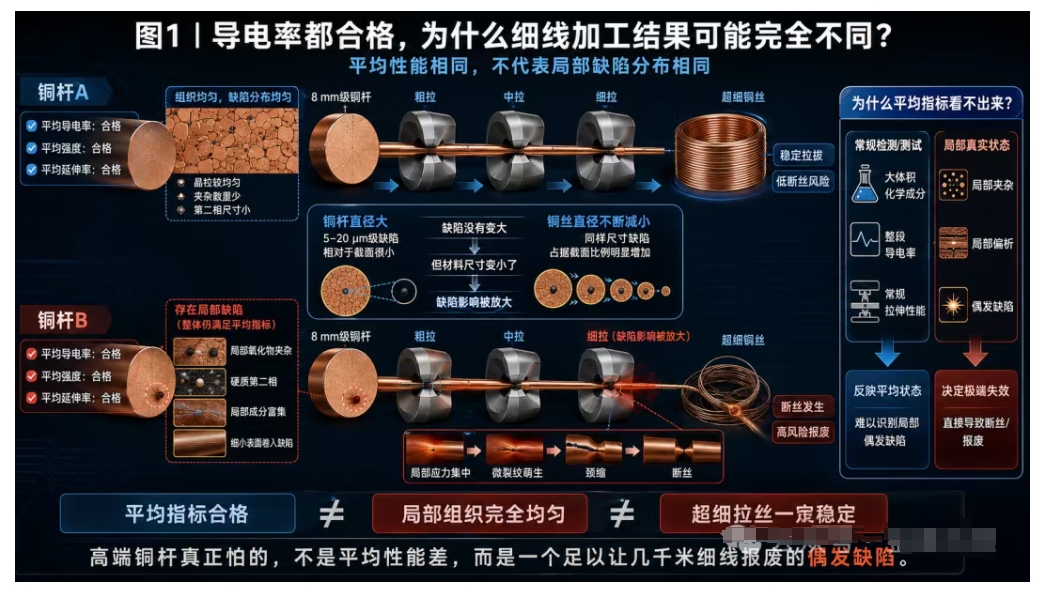

导电率是一个“平均值”。只要固溶杂质、位错和晶界等对电子散射的总体影响受控，一批铜杆完全可能得到漂亮的IACS数据。问题是，下游并不会把铜杆停留在原始尺寸。它还要经过多道次拉拔、连续退火，最终进入细线、绞线甚至微细导体。
到了这个尺度，局部氧化物、硬质第二相、卷入夹杂或组织异常的影响会被迅速放大。粗线阶段没有异常，拉到几十微米后，一个微小缺陷就可能成为断丝起点。火法精炼铜杆的工业研究也表明，杂质与氧的分布会显著影响扭转和组织性能，而不是只由“总铜含量”决定。[3]
02｜真正难控制的是“杂质谱”，不是总铜含量

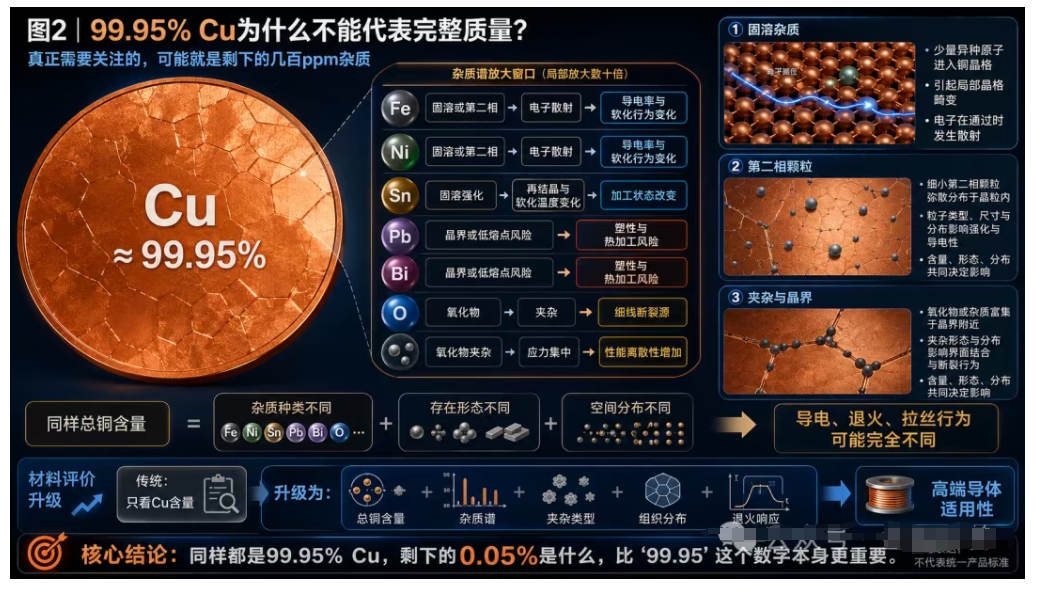

“99.9%铜”和“99.99%铜”很直观，但对高端导体来说，剩下的那一小部分是什么，往往比小数点后有几个9更重要。不同元素在铜中的存在状态不同：有的形成固溶体，直接增加电子散射；有的参与氧化物或第二相形成；有的改变再结晶和晶粒长大；还有的会改变后续软化窗口。
ASTM WK85830之所以不是简单给再生铜放宽一个“总杂质上限”，而是专门讨论Fe、Sn、Ni等元素，就是因为“杂质类型”和“杂质含量”必须同时受控。[2] 早期铜线研究也证明，即便只是ppm级Pb、Sn差异，也会改变冷拉铜线的软化行为。[4]
| 同样都是高铜含量，剩下的几百ppm是什么，可能决定完全不同的加工窗口。 |
03｜为什么“退火响应”可能比出厂强度更能暴露问题？
铜杆只是半成品。真正进入客户生产线后，它会被大变形拉拔，再通过连续退火恢复塑性。此时材料内部经历回复、再结晶和晶粒长大，原来“藏着”的杂质与氧化物分布会重新参与组织演化。
研究显示，铜杆的制造方式、Cu₂O颗粒分布和微量杂质会改变冷拉铜线的软化温度与退火后延伸性能；通过热处理使部分杂质从基体析出，还会改变导电率与软化行为。[4-5] 因此，两根出厂时导电率和抗拉强度接近的铜杆，进入“拉拔＋退火”以后，性能差距才可能真正显现。
| 高端铜杆不是“出厂时合格”就够了，而是要保证客户继续加工以后仍然合格。 |
04｜再生铜真正要突破的，是“身份管理”
所以，再生铜进入高端导体并不等于“不可能”，也不应简单理解成“达到一个导电率就能替代”。更现实的方向，是把再生铜从匿名混合原料，变成可分级、可追溯、可预测的工程原料。

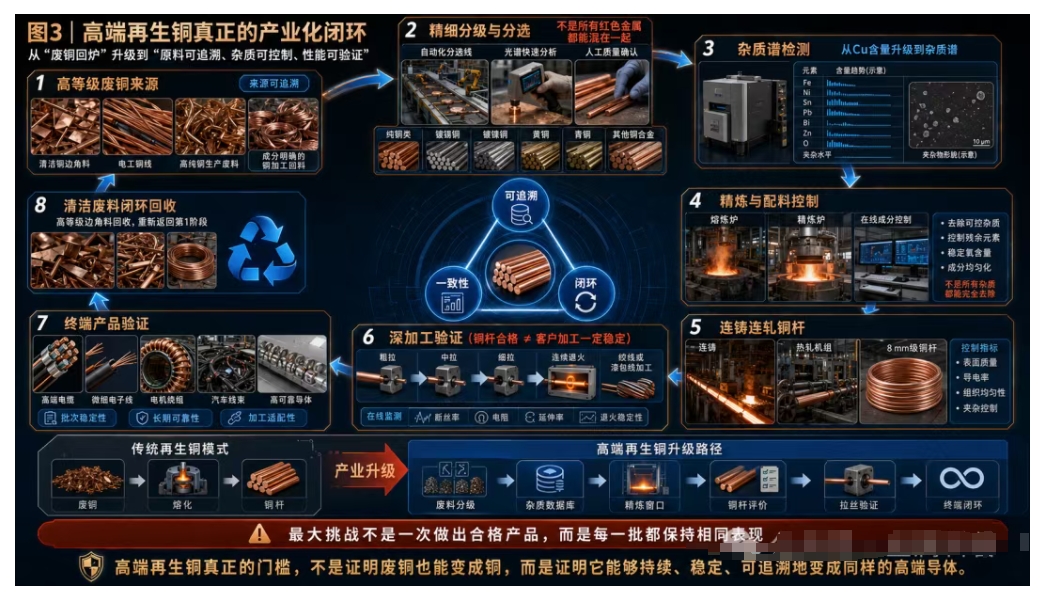

未来真正有竞争力的路线应该是：高等级废料分级 → 来源追溯 → 杂质谱数据库 → 火法/电解精炼与配料控制 → 铜杆在线检测→ 拉丝与退火验证 → 清洁废料闭环回收。已经商业化的FRHC铜杆也证明，废铜可以通过精炼重新进入电工材料体系，但不同应用等级仍需要不同的质量边界。[6]
因此，高端再生铜真正要证明的不是“废铜也能做得很纯”，而是：能不能连续、稳定、可追溯地做出同样的组织、同样的退火响应和同样低的断丝概率。
最后，留一个真正值得行业讨论的问题
假设两根铜杆的导电率、成分和室温力学性能都达到同一产品标准，一根来自阴极铜，一根来自高品位再生铜——你会不会让它们进入同一条高端细线生产线？
如果不会，你最担心的是什么：夹杂、退火响应、断丝率、批次稳定性，还是原料可追溯？
欢迎直接说应用场景。做铜杆、拉丝、电磁线、电缆或材料检测的读者，也欢迎把现场经验留在评论区。点赞最高的争议点，下一篇继续往下拆。
参考资料与延伸阅读
[1] Reuters. India’s top copper producers oppose inclusion of scrap-based rods in standards. 2026-05-19.
[2] ASTM WK85830. Revision of B49-20 Standard Specification for Copper Rod for Electrical Purposes. ASTM International.
[3] 苏华光. 火法精炼铜杆杂质分布对性能的影响. 电线电缆, 2020.
[4] Aoyama S, Onuki M, Miyake Y, Urao R. Effects of Hot-Working Processes and Impurities on the Properties of Cold-Drawn Cu Wires. Journal of the Japan Institute of Metals, 1987, 51(9): 858-863.
[5] Aoyama S, Onuki M, Miyake Y, Urao R. Effects of Heat-Treatment of Hot-Rolled Copper Wire Rods on the Spring Elongation Number of Annealed Copper Wires. Journal of the Japan Institute of Metals, 1989, 53(4): 452-457.
[6] EPD International. ECOCOBRE (FRHC) Copper Wire Rod, Environmental Product Declaration.
[7] Li et al. Contribution of grain boundary to strength and electrical conductivity of annealed copper wires. Journal of Materials Research and Technology, 2023, 26: 1459-1468.
