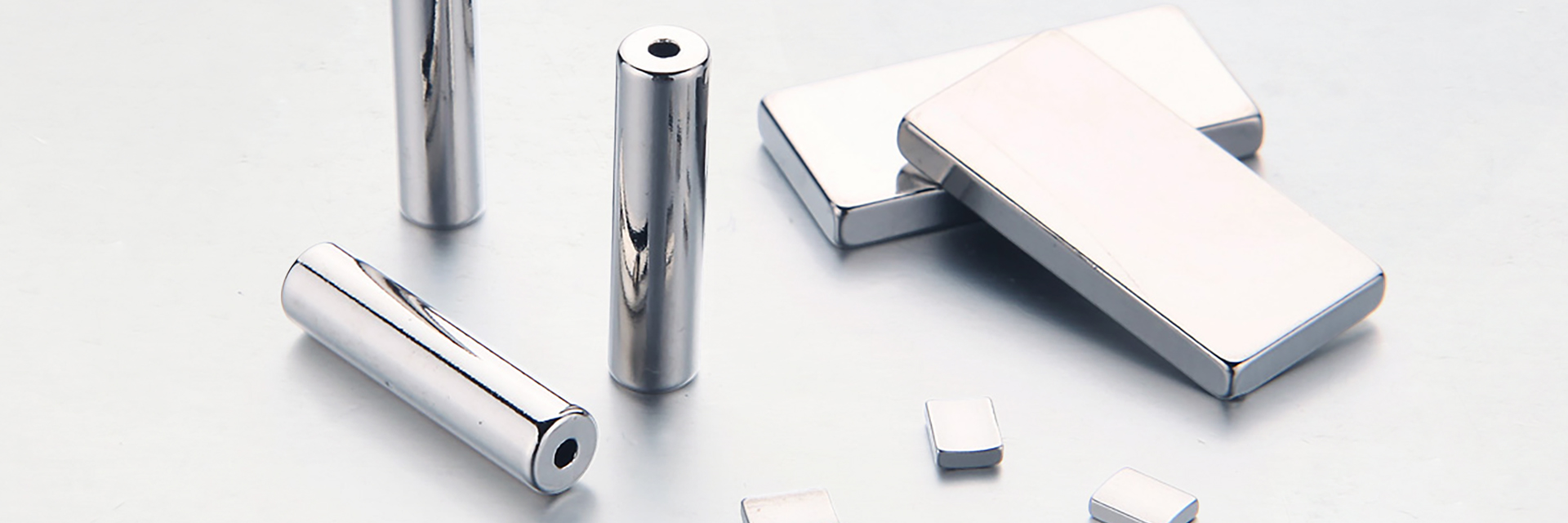

高牌号磁钢(SH/UH/EH/AH系列)

科田磁业的高牌号磁钢具有优异的高温特性,且在一致性、稳定性上处于行业领先地位。在汽车、工业电机、压缩机、发电机等领域有广泛的客户基础及应用案例。


高牌号磁钢(SH/UH/EH/AH系列)产品认证


高牌号磁钢(SH/UH/EH/AH系列)性能优势

  • 高稳定性
  • 良好的综合性能

高牌号磁钢(SH/UH/EH/AH系列)应用领域

工业电机

空调压缩机

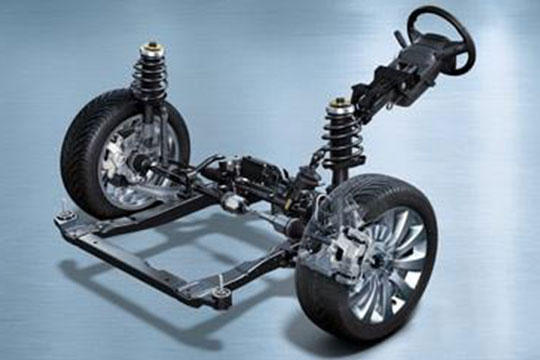

EPS

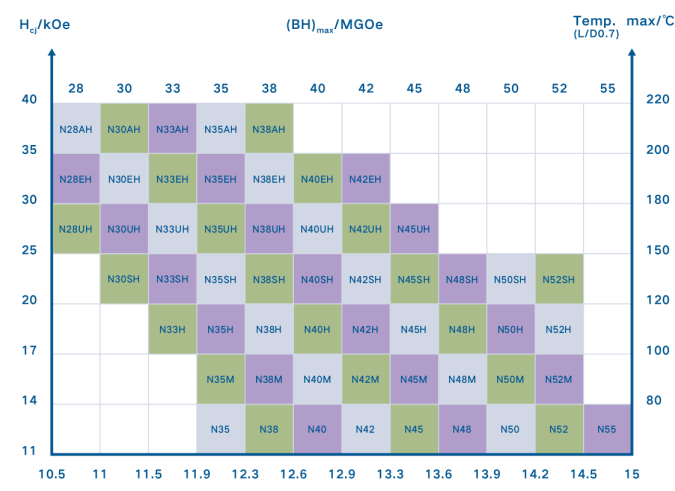

高牌号磁钢(SH/UH/EH/AH系列)性能参数资料下载

SH系列牌号磁体
序号 牌号 性能
最高工作温度 Tw(℃)
剩磁感性强度Br mT 或kGs 矫顽力Hcb kA/m 或 kOe 内禀矫顽Hcj kA/m或kOe 最大磁能级(BH)max kJ/m3 或kOe
1 N52SH 1430-1450(14.3-14.5) ≥1592(≥20) 406-430(51-54) 150
2 N50SH 1400-1450(14.0-14.5) ≥1035(≥13.0) ≥1592(≥20) 382-406(48-51) 150
3 N48SH 1370-1430(13.7-14.3) ≥1003(≥12.6) ≥1592(≥20) 366-390(46-49) 150
4 N45SH 1330-1370(13.3-13.7) ≥995(≥12.5) ≥1592(≥20) 342-366(43-46) 150
5 N42SH 1280-1340(12.8-13.4) ≥963(≥12.1) ≥1592(≥20) 318-342(40-43) 150
6 N40SH 1260-1310(12.6-13.1) ≥947(≥11.9) ≥1592(≥20) 302-326(38-41) 150
7 N38SH 1220-1290(12.2-12.9) ≥931(≥11.7) ≥1592(≥20) 287-310(36-39) 150
8 N35SH 1170-1240(11.7-12.4) ≥875(≥11.0) ≥1592(≥20) 263-287(33-36) 150
9 N33SH
1130-1170(11.3-11.7) ≥844(≥10.6) ≥1592(≥20) 247-271(31-34) 150
10 N30SH 1080-1130(10.8-11.3) ≥804(≥10.1) ≥1592(≥20) 223-247(28-31) 150



UH系列牌号磁体
序号 牌号 性能 最高工作温度 Tw(℃)
剩磁感性强度Br mT 或kGs 矫顽力Hcb kA/m 或 kOe 内禀矫顽Hcj kA/m或kOe 最大磁能级(BH)max kJ/m3 或kOe
1 N45UH 1310-1360(13.1-13.6) ≥971(≥12.2) ≥1990(≥25) 342-366(43-46) 180
2 N42UH 1280-1340(12.8-13.4) ≥955(≥12.0) ≥1990(≥25) 318-342(40-43) 180
3 N40UH 1260-1310(12.6-13.1) ≥939(≥11.8) ≥1990(≥25) 302-326(38-41) 180
4 N38UH 1220-1290(12.2-12.9) ≥915(≥11.5) ≥1990(≥25) 287-310(36-39) 180
5 N35UH 1170-1240(11.7-12.4) ≥875(≥11.0) ≥1990(≥25) 263-287(33-36) 180
6 N33UH 1140-1210(11.4-12.1) ≥844(≥10.6) ≥1990(≥25) 247-271(31-34) 180
7 N30UH 1080-1130(10.8-11.3) ≥835(≥10.5) ≥1990(≥25) 223-247(28-31) 180
8 N28UH 1050-1080(10.5-10.8) ≥764(≥9.6) ≥1990(≥25) 207-239(26-30) 180



EH系列牌号磁体
No Grade 性能 最高工作温度 Tw(℃)
剩磁感性强度Br mT 或kGs 矫顽力Hcb kA/m 或 kOe 内禀矫顽Hcj kA/m或kOe 最大磁能级(BH)max kJ/m3 或kOe
1 N42EH 1280-1320(12.8-13.2) ≥955(≥12.0) ≥2388(≥30) 318-342(40-43) 200
2 N40EH 1240-1310(12.4-13.1) ≥939(≥11.8) ≥2388(≥30) 302-326(38-41) 200
3 N38EH 1220-1270(12.2-12.7) ≥915(≥11.5) ≥2388(≥30) 287-310(36-39) 200
4 N35EH 1170-1240(11.7-12.4) ≥876(≥11.0) ≥2388(≥30) 263-287(33-36) 200
5 N33EH 1140-1210(11.4-12.1) ≥859(≥10.8) ≥2388(≥30) 247-271(31-34) 200
6 N30EH 1080-1150(10.8-11.5) ≥812(≥10.2) ≥2388(≥30) 223-247(28-31) 200
7 N28EH 1040-1090(10.4-10.9) ≥780(≥9.8) ≥2388(≥30) 207-231(26-29) 200



AH系列牌号磁体
序号 牌号 性能 最高工作温度 Tw(℃)
剩磁感性强度Br mT 或kGs 矫顽力Hcb kA/m 或 kOe 内禀矫顽Hcj kA/m或kOe 最大磁能级(BH)max kJ/m3 或kOe
1 N38AH 1220-1250(12.2-12.5) ≥907(≥11.4) ≥2786(≥35) 287-310(36-39) 240
2 N35AH 1160-1230(11.6-12.3) ≥867(≥10.9) ≥2786(≥35) 263-287(33-36) 240
3 N33AH 1140-1210(11.4-12.1) ≥851(≥10.7) ≥2786(≥35) 247-271(31-34) 240
4 N30AH 1080-1150(10.8-11.5) ≥812(≥10.2) ≥2786(≥35) 223-247(28-31) 240



镀层类型 颜色 厚度/um SST/h PCT/h 工作温度/℃ 特点
蓝白锌 蓝白色 5-10 ≥48 <160 抗盐雾能力较强
彩锌 彩虹色 5-10 ≥72 <160 抗盐雾能力较强
镍铜镍 银白色 10-30 ≥72 ≥96 <200 耐腐蚀性强,抗高温高湿能力突出
真空镀铝 银白色 5-25 ≥96 ≥240 <390 结合力好,耐腐蚀性强
磷化 <250 成本低,有一定的防锈能力
环氧 黑色/灰色 10-30 ≥480 ≥96 <180 绝缘、耐腐蚀性强,抗盐雾能力突出
复合镀层 ≥1000 ≥480 耐腐蚀性强
  • 备注:
  • 该表格为最佳水平,根据不同产品规格会有所调整。
  • “复合镀层”是按客户要求将不同镀层进行组合,镀层颜色、厚度以及工作温度会因选择镀层组合不同而有所差异。
  • PCT试验条件121℃、100%湿度、2个大气压,HAST试验条件132℃、95%湿度、2.7个大气压,其中HAST条件主要考验材料低失重。




高牌号磁钢(SH/UH/EH/AH系列)生产工艺流程

钕铁硼生产工艺如下:

配料→速凝→氢碎→气流磨→成型→烧结&时效→检验→精加工

晶界扩散→表面处理→检验→包装→发货


高牌号磁钢(SH/UH/EH/AH系列)执行标准

ISO9001、ISO14001、IATF16949、ISO45001


高牌号磁钢(SH/UH/EH/AH系列)生产设备

表面自动喷涂线

气流磨

多线切割机

氢破炉

连续烧结炉

速凝炉

AMT-4A永磁特性自动测量仪

EHS-222MD型加速寿命实验箱(日本)

HELOS/BFS激光粒度仪(德国)

HIRST-PFM12型永磁脉冲测量仪(英国)

PSL-2J型高低温环境实验箱(日本)

SP3020自动影像测量仪

UItima Expert电感耦合等离子体发射光谱仪(法国)
