在机器人电缆的宣传资料里，经常能看到“0.05 mm超细铜丝”“数百万次弯折”“高柔性绞线”等关键词。久而久之，人们很容易形成一个看似合理的判断：只要把铜丝做得足够细，电缆就一定更柔软、更耐弯，寿命也会自然增加。

这个判断只说对了一半。对单根铜丝而言，线径减小确实能够降低同一弯曲半径下的表面应变，并显著降低弯曲刚度；但机器人电缆不是一束彼此独立、永不摩擦的理想细丝。它是由几十、几百甚至上千根铜丝、绝缘层、填充物、屏蔽层、护套和端接结构共同组成的多层机械系统。铜丝能不能活到“百万次”，取决于线径，也取决于绞距、绞向、股线结构、材料状态、内摩擦、弯曲半径、扭转角度、端部约束和试验判据。[1-10]

因此，真正需要回答的问题不是“铜丝是不是越细越好”，而是：在给定电流、空间、运动轨迹和寿命目标下，怎样让每根铜丝承受更小、更均匀、可重复的循环应变，并避免局部接触和端部结构把应力重新集中起来？

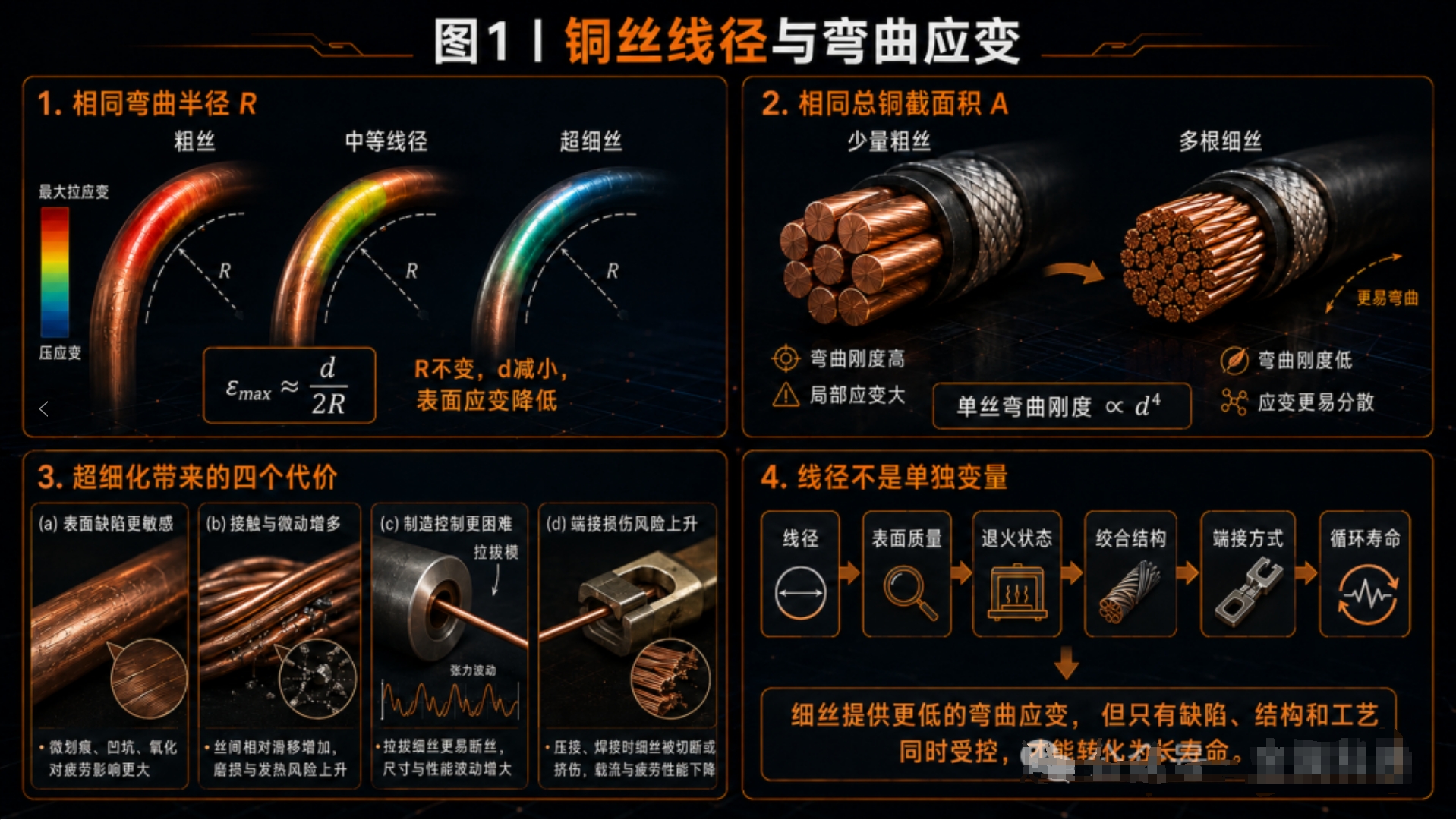

一、为什么细铜丝通常更耐弯？先从一个最简单的几何关系说起

把一根直径为 d 的圆铜丝弯成曲率半径为 R 的圆弧，在小变形近似下，铜丝最外表面的弯曲应变可写成：

εmax ≈ d / (2R)

这意味着，在弯曲半径不变时，单丝直径减半，最外层的几何弯曲应变大约也减半。与此同时，圆丝的截面惯性矩与直径四次方成正比，单根铜丝的弯曲刚度 EI 会随 d⁴快速下降。因此，把同一总铜截面积拆分成更多、更细的单丝，通常能够让导体更容易弯曲，也能降低每根单丝在同一曲率下承受的循环应变。

从这一点看，“细丝更耐弯”并不是营销概念，而是有明确力学基础。IEC 60228把柔性铜导体划分为Class 5和更柔软的Class 6；ASTM B738则专门覆盖直径小于0.078 mm的细线束绞与绳绞铜导体，说明超细单丝和多级绞合本身就是成熟的工程路线。[1,6]

但这里有一个容易被忽略的前提：上述推导针对的是理想单丝。真实绞合导体的弯曲刚度处于两个极限之间——如果各根铜丝可以自由滑移，导体接近“许多独立细丝”；如果铜丝被压实、粘结或被绝缘层牢牢锁住，整束导体会更像一根粗实心杆。也就是说，线径决定了潜在柔性，而结构决定这种柔性能否真正释放出来。

二、铜丝越细越耐弯，但不是无限细：四个代价会逐渐显现

1. 表面积迅速增加，表面质量变得更重要

在总铜截面积不变的情况下，单丝越细，总表面积越大。拉丝模痕、划伤、夹杂暴露、局部氧化和镀层不连续对疲劳寿命的影响也会被放大。铜丝疲劳裂纹通常从表面或近表面缺陷萌生；针对绞合铜导体的试验与有限元研究发现，压紧和制造产生的几何不规则会造成附加局部弯曲，应力峰值和断裂位置并不一定与名义载荷对应。[11-15]

因此，超细丝并不只是“把模孔做小”。它要求更干净稳定的铜杆、更均匀的组织、更严格的拉丝润滑和模具管理，以及更精确的在线张力控制。Tokutomi等对细铜合金线连续弯曲—拉拔过程的研究表明，制造路径会改变截面硬度、残余应变和显微组织；这意味着同样的成分和线径，也可能因为加工历史不同而表现出完全不同的疲劳离散性。[20,21]

2. 单丝强度、延伸率和退火状态必须重新平衡

硬拉铜丝强度较高，却往往保留更多加工硬化和残余应力；充分退火可以降低强度、提高延伸率和柔软性，但过度软化又可能使绞合、挤出和端接过程中更容易发生局部压扁和塑性变形。ASTM B3对软铜线的抗拉强度、伸长率和电阻率提出要求，但这些静态指标只能说明材料的基础状态，不能直接等价为动态弯折寿命。[2]

细线疲劳研究还显示，晶粒尺寸、退火状态、加载模式和试验频率都会改变寿命曲线；铜线疲劳数据本身具有很大的统计离散性。[24,25] 所以，高延伸率通常有利，但“延伸率最高”并不自动等于“百万次寿命最长”。工程上真正需要的是低缺陷、低残余应力、稳定的循环塑性响应和批次一致性。

3. 接触界面增多，微动磨损和内摩擦可能上升

把一根粗丝拆成上百根细丝后，铜丝之间的接触点和接触线显著增加。弯曲时，各股线会发生相对滑移、挤压和微动；适量滑移能够释放弯曲应变，但过大的接触压力、表面粗糙度或反复微滑，会引起磨损、压痕、局部加工硬化和微动疲劳。针对多股铜导体的研究已经把接触摩擦、局部滑移和磨损识别为影响疲劳寿命的重要机制。[12-17]

这也是为什么“股数更多”并不总能线性换来寿命增长。如果绞合过紧、压实度过高、股线表面粗糙，或者绝缘挤出压力使股线之间无法协调移动，超细丝的几何优势会被内摩擦和局部接触应力抵消。

4. 制造、检测和端接难度同步上升

超细丝更容易在拉丝、绞合、放线和剥皮过程中断丝，也更难通过普通目视检查发现局部损伤。端接时，细丝可能发生散股、切伤、压接不均或焊锡爬升。只要端子附近有一部分股线先被固定，剩余可自由弯曲的长度就会缩短，弯曲应变会集中到刚柔过渡区。于是，铜丝本体可能没有问题，电缆却从端子、护套出口或固定夹旁边率先断裂。

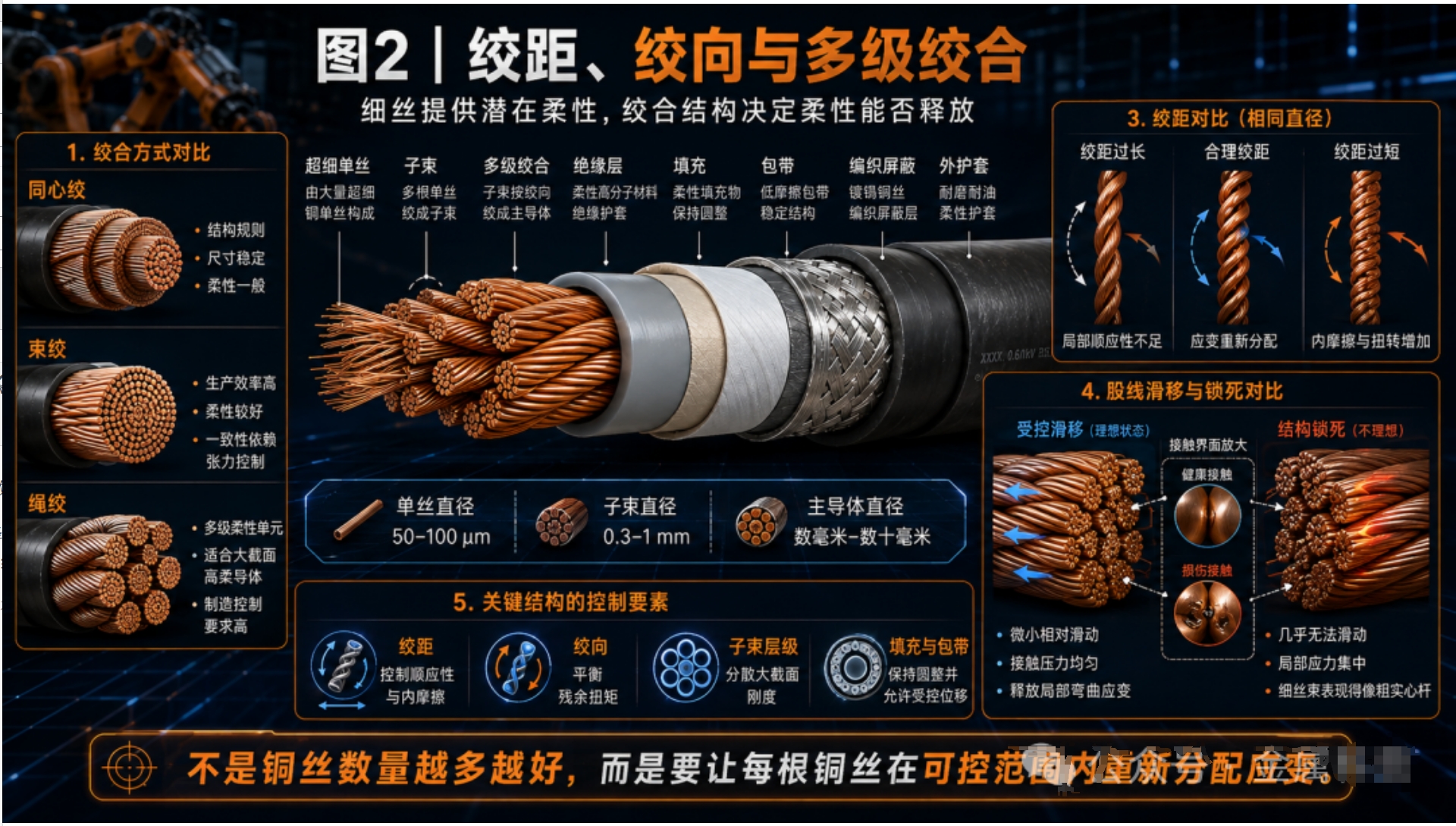

三、真正决定寿命的第二个变量：不是“有多少根”，而是“怎么绞”

ASTM将铜导体区分为同心绞、束绞和绳绞等不同结构。一般而言，同心绞结构规则、尺寸稳定，适合普通电力和控制电缆；束绞把多根细丝一次性集合，生产效率高、柔性较好；绳绞则先把细丝组成子束，再把多个子束进行二次或多次绞合，能够让大截面导体获得更高柔性。[3-6]

对于机器人电缆，绞合结构至少要同时处理四个问题：

·绞距：较短绞距通常能提高几何顺应性，但会增加单位长度内的铜丝实际长度、螺旋角、接触次数和扭转耦合；较长绞距电阻增量较小，却可能使导体在局部弯曲时更接近整体变形。最佳绞距应通过运动模式和试验确定，而不是简单追求“越短越柔”。

·绞向：相邻层采用合理的绞向组合，可以平衡残余扭矩和结构旋转倾向；绞向设计不当时，反复运动可能引起股线迁移、导体鼓包或整缆“螺旋化”。

·子束结构：绳绞导体通过多级结构把大截面拆成多个可相对移动的柔性单元，有利于降低局部刚度，但层级越多，对张力一致性、圆整度和填充结构的要求越高。

·填充与包带：填充物和包带需要保持缆芯圆整，同时允许各线芯在弯曲时发生受控位移。过松会造成冲击、磨损和线芯窜动，过紧则会把整根电缆锁成刚性复合杆。

所以，机器人电缆的耐弯设计不是“细丝数量竞赛”，而是对单丝线径、股数、绞距、绞向、层级和约束之。

四、机器人电缆面对的不是一种弯曲，而是三种完全不同的运动

很多产品都写着“耐弯折数百万次”，但如果不说明运动方式，这个数字几乎没有可比性。UL在机器人和连续运动电缆测试中区分了往复弯曲、拖链运动、扭转和综合柔性等不同测试过程。[7,8] 对机器人电缆而言，至少要区分以下三类工况：

1. 拖链往复弯曲：弯曲半径相对稳定，但循环次数高

拖链中的电缆通常在近似固定平面内往复运动，弯曲区随着拖链移动。主要变量包括电缆外径D、最小弯曲半径R、行程、速度、加速度、拖链内空间和电缆之间的相互摩擦。此时，过小R/D会直接提高铜丝弯曲应变；电缆被塞得过满或没有保持自由移动，也会让局部曲率失控。

2. 机器人手腕扭转：主导载荷是沿轴线的反复旋转

六轴机器人尤其是腕部电缆，经常承受以“每米扭转角”描述的往复扭转。单丝并不是简单弯成圆弧，而是受到螺旋拉伸、剪切和股线重新排布。此时，单丝更细仍然有利，但绞向平衡、缆芯对称性、屏蔽结构和护套回弹能力往往比单纯减小线径更关键。

3. 弯扭复合：现实中最危险，也最难用单一试验复现

机器人关节的实际轨迹常常同时包含弯曲、扭转、拉伸、加速度冲击和姿态变化。Yoon等通过工业机器人电缆束动态仿真预测疲劳寿命，说明寿命应建立在真实运动轨迹产生的应变历程上；Chen等对振动诱发线束失效的研究则观察到，线束一阶弯曲模态可触发导线微动，电阻在寿命后期快速上升。[9,10]

因此，拖链电缆通过的往复弯曲试验，不能直接证明它适合机器人手腕扭转；一根在室温低速下达到五百万次的电缆，也不能直接推导它在高加速度、油污或低温环境中仍有相同寿命。

五、为什么很多电缆不是断在中间，而是断在端子和护套出口？

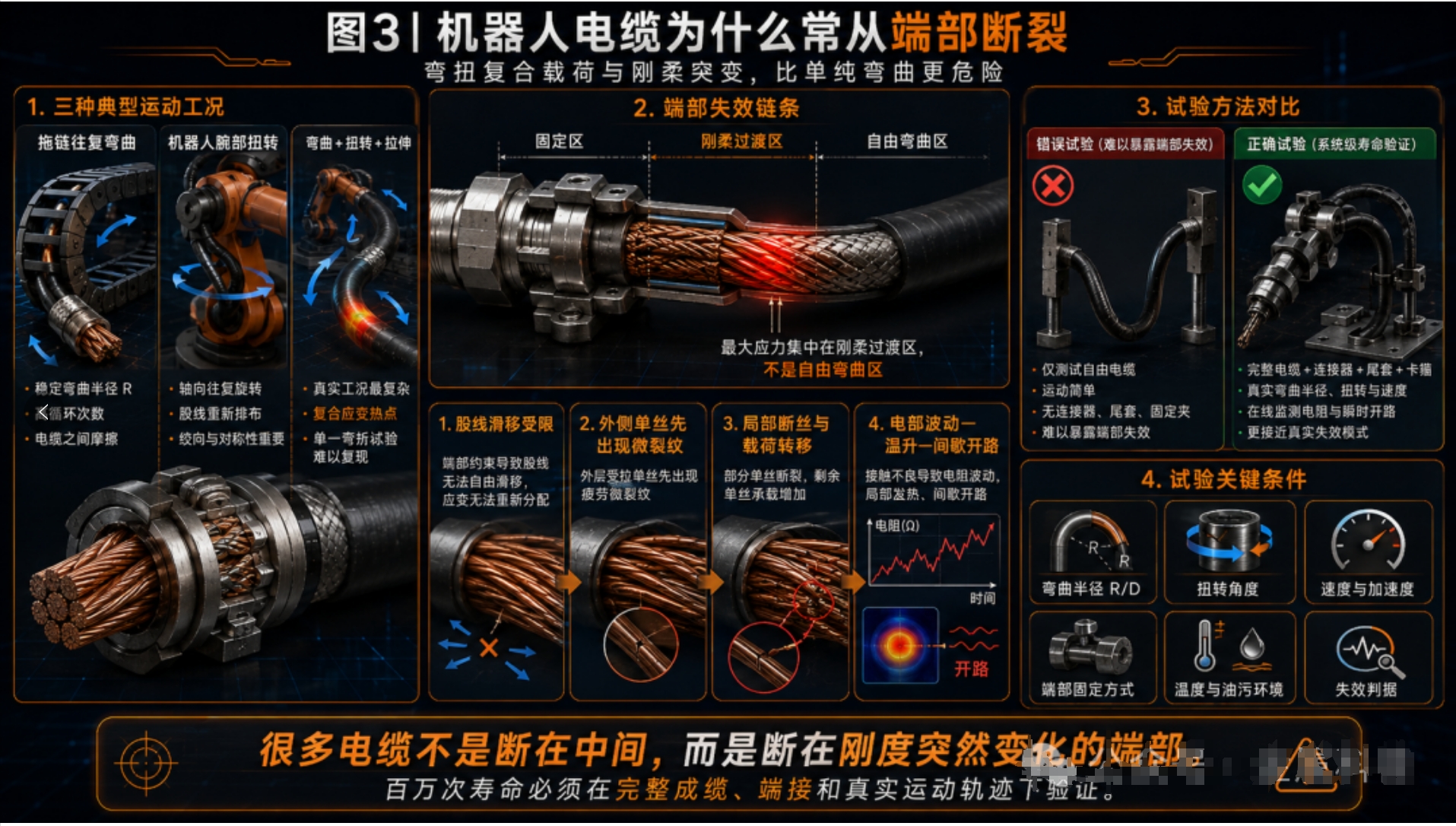

理想情况下，机器人电缆的弯曲应当分布在一段足够长的活动区内。但真实装配中，连接器、压接端子、灌封胶、热缩管、扎带、卡箍和护套剥口会突然改变局部刚度。电缆从“几乎完全固定”过渡到“可以自由运动”的位置，就形成了典型的刚柔突变。

在这个过渡区，常见的失效链条是：

·端子或灌封段限制了股线滑移，弯曲被迫集中在端部几毫米到几十毫米范围内；

·外侧股线先承受较大拉应变，靠近端子的单丝出现局部加工硬化和微裂纹；

·部分股线断裂后，电流和机械载荷转移到剩余股线，局部温升与应力继续上升；

·电阻可能在早期变化不大，直到断丝比例达到某个临界值，才出现间歇开路或快速失效。

这说明“应力消除”并不是在端头套一段热缩管就结束。合理的尾套和过模结构应让刚度沿长度逐渐变化，控制电缆最初进入弯曲的位置，并避免卡箍边缘、护套切口和压接翼成为新的应力集中点。对机器人线束而言，端接结构和路径设计通常与导体本身同等重要。

六、铜材牌号和纯度重要，但“高纯铜”不是耐弯寿命的万能答案

机器人电缆通常优先采用软态高导铜或经过表面镀层处理的软铜细丝，因为它们兼具较低电阻、良好延展性和成熟的加工体系。但高纯度只解决了杂质和导电率的一部分问题，并不能自动消除表面缺陷、残余应力、晶粒不均、拉丝划伤和绞合压痕。

针对铜导体的疲劳研究反复表明，局部几何缺陷和实际应力状态对寿命具有决定性影响。Nasution等在95 mm²和300 mm²绞合铜导体中发现，单丝的局部弯曲应力、接触摩擦和制造不规则能够控制整根导体的疲劳强度；Viespoli等进一步指出，导体压紧过程中形成的周期性压痕会同时改变局部应变分布、加工硬化状态和疲劳性能。[11-15]

对于机器人用超细丝，材料设计更适合遵循“足够高的导电率 + 稳定延展性 + 可控制造缺陷 + 合理循环强度”的组合目标。若为了提高单丝强度加入合金元素，需要同时评估导电率、退火窗口、拉丝性和弯曲疲劳；若只追求极软纯铜，也要防止制造和端接过程中被压伤。材料不是越纯越好，而是要与结构和工艺共同稳定。

七、决定百万次寿命的关键变量，到底有哪些？

把机器人电缆寿命拆开，可以看到至少有七组变量共同作用。线径只是其中之一。

八、“百万次弯折”为什么不能脱离试验条件单独比较？

疲劳寿命不是材料常数，而是载荷、结构、环境和失效判据共同作用的结果。同一根电缆，把弯曲半径从10D改成7.5D、把速度提高一倍、增加轴向拉力或加入扭转，寿命都可能发生数量级变化。铜线疲劳数据本身也具有明显散差，Harlow对退火铜线历史疲劳数据的统计分析就强调了长寿命区预测和置信区间的重要性。[25]

因此，看到“500万次”“1000万次”时，至少要追问以下条件：

1.试验属于拖链、往复摆动、滚轮弯曲还是扭转？是否包含弯扭复合运动？

2.最小弯曲半径是多少？按电缆外径D计算的R/D是多少？

3.行程、速度、加速度、循环频率和运动停顿如何设置？

4.试样是裸线、单芯线、完整成缆，还是带连接器和应力释放结构的组件？

5.试验温度、湿度、油污、低温或其他环境条件是什么？

6.电缆在拖链或机器人本体内是否承受额外拉力、夹紧力和相互摩擦？

7.“失效”的定义是完全开路，还是电阻上升、间歇断路、断丝比例、屏蔽衰减或护套开裂？

只有这些条件一致，循环次数才有比较意义。UL能够对机器人电缆开展tick-tock、拖链、扭转和柔性测试，也正是因为不同运动模式对应不同失效机制。[7,8] 对企业采购而言，一张没有完整试验条件的“百万次证书”，信息价值远低于一套可复现的工况和失效判据。

九、企业应该怎样设计一套真正有意义的机器人电缆寿命试验？

第一步不是购买一台弯折机，而是把机器人真实工况转换成载荷谱。建议按以下顺序建立验证链：

8.运动定义：从机器人程序中提取关节角度、速度、加速度、停顿和循环节拍，识别弯曲、扭转和拉伸的组合。

9.路径复现：按实际布线长度、固定点、弯曲半径、尾套和连接器状态安装试样，避免只测一段自由裸缆。

10.分层样品：同时测试单丝、绞合导体、单芯绝缘线、完整电缆和端接组件，区分材料问题、结构问题和装配问题。

11.在线监测：连续或高频采集导体电阻、瞬态开路、绝缘电阻和信号质量；对于高速通信线，还应关注阻抗和屏蔽性能。

12.阶段解剖：在目标寿命的10%、30%、60%、100%阶段抽样剖切，统计断丝位置、股线磨损、绝缘压痕和屏蔽损伤。

13.环境耦合：在目标高低温、油污、湿热或粉尘条件下重复关键试验，防止室温结果掩盖材料硬化、摩擦变化和护套开裂。

14.统计设计：同一条件下设置足够样本量，记录寿命分布而不是只展示“最好的一根”。

针对多股铜导体的研究表明，整缆测试、单丝疲劳数据与局部接触模型需要相互校准；仅凭单丝S-N曲线难以覆盖绞合结构中的局部弯曲、压痕和微动磨损。[11-19] 对机器人电缆而言，试验的最终目标不是得到一个漂亮的循环次数，而是识别最先失效的部位，并证明设计能够在目标工况下稳定复制。

十、从产学研角度看，机器人电缆真正值得研究的是什么？

对于科研端，最容易做的是比较不同线径铜丝的静态拉伸和单一弯折寿命；真正有产业价值的研究，则应把材料、结构、运动和失效证据连起来。建议重点关注：

·建立超细铜丝表面缺陷、晶粒状态、残余应力与循环寿命之间的定量关系；

·研究不同绞距、绞向和多级绳绞结构下的股线滑移、接触压力与局部应变分布；

·发展弯曲—扭转—拉伸复合载荷下的寿命模型，而不是把三类载荷分别独立处理；

·通过电阻噪声、声发射或在线信号监测识别早期断丝，建立从局部损伤到功能失效的映射；

·把端接、尾套、卡箍和整机路径纳入设计，实现“线材—电缆—组件—机器人”的跨尺度验证。

对于产业端，最重要的不是寻找“最细铜丝”供应商，而是建立可追溯的质量链：铜杆洁净度和氧含量是否稳定，拉丝模具和润滑是否受控，中间退火是否均匀，绞合张力是否一致，绝缘挤出是否压伤导体，端接过程是否切伤细丝，最终寿命试验是否复现了客户的真实运动。百万次寿命不是某一种原材料单独创造的，而是整条制造链共同守住的结果。

十一、结语：线径决定起点，结构和系统决定终点

铜丝变细，确实能够降低单丝弯曲应变和弯曲刚度，这是机器人电缆获得高柔性和长寿命的基础。但当线径进入超细范围后，制造缺陷、退火一致性、股线摩擦、绞距设计、绝缘约束和端部应力集中会越来越重要。只盯着“0.05 mm”或“上千股”，就像只看发动机排量判断整车性能：它是重要参数，却不是完整答案。

真正能够支撑百万次寿命的，是一条完整逻辑：用更细的单丝降低局部应变，用合理绞合让股线能够受控滑移，用材料和工艺减少裂纹起点，用护套和填充稳定运动形态，用端部结构消除刚度突变，最后再用与真实机器人轨迹一致的弯曲、扭转和环境试验进行验证。

所以，机器人电缆的核心不是“铜丝越细越好”，而是让每一根铜丝都在正确的位置，以正确的方式变形。
