【市场】一文读懂新能源汽车驱动电机及国内主流供应商

发布时间:2023年7月21日 | 文章来源:旺材电机与电控 | 浏览次数:1,251 | 访问原文

作为新能源汽车核心三电系统之一的“电机”就好比燃油车的发动机一样,是车辆核心部件,但似乎消费者没太大关注这方面。今天我们给大家聊聊这个核心部件!

一辆新能源汽车占生产成本最高的部件是动力电池,约占到30%左右,而电机占到10%。目前国内不少厂商有生产和研发新能源汽车电机,在该领域,国产的技术还是比较靠前,比造燃油车的发动机更有优势,而且少了很多技术壁垒的限制,所以国产电机的制造水准不比海外企业差。

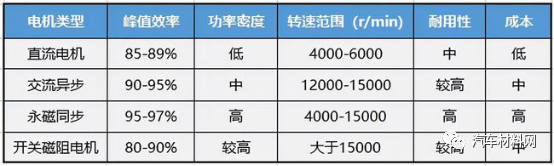

各类新能源电机优劣对比

现阶段电机的分类,主要有直流、交流感应、永磁同步和开关磁阻四种,目前,永磁同步由于其较优的性能,是主流的电机类型。交流异步电机的价格适中,但性能稍差,在美国及中国有部分厂商使用。而开关磁阻电机的主要优势在于其较低的价格,但同时也存在着杂音和震动的技术问题,如果这些问题能够解决的话,开关磁阻电机将具备很大的市场。现阶段适合新能源汽车的驱动电机主要有永磁同步、交流异步和开关磁阻三大类。因其不同特点, 各有应用场合。

永磁同步电机体积小、质量轻,功率密度大,可靠性高,调速精度高,响应速度快;但最大功率较低,且成本较高。由于永磁同步电机具有最高的功率密度,其工作效率最高可达97%,能够为车辆输出最大的动力及加速度,因此主要用在对能量体积比要求最高的新能源乘用车上。

交流异步电机价格低、运行可靠;但其功率密度低、控制复杂、调速范围小是固有限制。价格优势使得其在新能源客车中使用的较广泛。开关磁阻电机价格低、电路简单可靠、调速范围宽;但震动、噪声大,控制系统复杂,且对直流电源会产生很大的脉冲电流,用于大型客车。

新能源汽车驱动电机向着:小型轻量化;高效性;更出色的转矩特性;使用寿命长,可靠性高;噪声低;价格低廉的目标发展。

永磁同步电机成主流

交流异步电机主要是以特斯拉为首的美国车企和部分欧洲企业使用。一方面,这与特斯拉最初的技术路径选择有关,主要原因是对于稀土资源匮乏,交流感应电机价格低廉,而偏大的体积对美式车并无挂碍;另一方面,美国高速路网发达,交流电机的高速区间效率性能上佳。

特斯拉的早期车型多采用感应异步电机(Roadster等),2019款的海外特斯拉Model 3 在单电机版本上依然搭载了感应异步电机,在双电机版本上则搭载前驱永磁同步电机搭配后驱感应异步电机。2019款国产版的特斯拉Model 3 单电机版本则搭载的是永磁同步电机。现阶段,特斯拉Model 3、Model Y、Model S、Model X 等车型均在单电机版本上搭载永磁同步电机,在双电机版本上搭载永磁同步电机+感应异步电机。新款特斯拉Model S Plaid三电机版本搭载的全部是永磁同步电机。总体来看,特斯拉的驱动电机配置趋势是数量越来越多,性能越来越强,永磁同步电机的渗透率越来越高。

基于上文中已经详细分析过的永磁同步电机与感应异步电机的性能互补,特斯拉主要的性能版车型中都采用永磁同步电机与感应异步电机搭配的双电机解决方案。特斯拉新款Model S Plaid 版搭载了全部使用永磁同步电机的三电机解决方案,并落地了很多特斯拉在驱动电机上的前沿技术。

包括中国、日本在内的其他国家新能源汽车电机最广泛使用的仍是永磁同步电机。适合本国路况是主要因素,永磁同步电机在反复启停、加减速时仍能保持较高效率,对高速路网受限的工况是最佳选择。

日本的丰田、本田、日产等汽车公司基本上都采用永磁同步电机驱动系统,如丰田公司的Prius,本田公司的CIVIC。因为在日本,供应永磁电机使用的稀土磁铁的公司比较多,同时汽车大多以中低速行驶,因此采用加减速时效率较高的永磁同步电动机较为适宜。日本在发展混合动力汽车方面居世界领先地位,其中以丰田普锐斯最为著名。

我国稀土储量丰富,日本稀土永磁产业有配套基础也是重要因素。目前,永磁同步电机在我国新能源汽车中的使用占比超过90%,而且电机工艺已经接近世界先进水平,因此预计永磁电机将在较长时间内占据中国新能源汽车的电机市场。

从国内市场上热门车型来看,像比亚迪汉、Model 3/Y、理想one、小鹏P7、蔚来ES6、EC6、埃安Y、LX等等,绝大部分都是采用永磁同步电机。

有些车型搭载的是前后双电机的,会采用永磁同步与交流异步搭配使用。例如比亚迪一直使用永磁同步电机,并且早在2015款的比亚迪唐新能源上就落地了双电机四驱结构,具有一定的前瞻性和先进性。在纯电平台方面,比亚迪最新的E平台3.0采用了前驱感应异步电机+后驱永磁同步电机的技术方案,二者互补,在日常行驶中以永磁同步电机为主,在加速工况下双电机最大输出。

电机发展技术趋势

总的来说,永磁同步电机对比感应电机,它们各自都具有明显的优势。不过,目前纯电动车的续航里程势必是一项及其重要的指标,永磁同步电机的高效率能更好地提高续航里程。而且高耐热性、高磁性能钕铁硼永磁体的成功开发以及电力电子元件的进一步发展和改进,使稀土永磁同步电机的发展进一步完善。但就现在的发展趋势看,永磁同步电机似乎前景更好。随着新能源汽车驱动技术的快速发展,许多新结构或新概念电机已经投入研究。其中新型永磁无刷电机是目前最有前景的电机之一,包括混合励磁型、轮毂型、双定子型、记忆型以及磁性齿轮复合型等。此外非晶电机也开始走进新能源汽车领域,作为新一代高性能电机,其自身的优越性必将对新能源汽车产业的发展起到巨大的推动作用。

新能源电机国内主流供应商

目前,国内新能源汽车电机行业主要分为三类:车企、新能源汽车电机企业、传统电机生产厂。

高工智能汽车研究院数据显示,2022年中国市场(不含进出口)新能源乘用车搭载驱动电机(包括单电机、双电机、三电机)616.16万台(上险量口径),同比增长81.65%;其中,双电机搭载交付新车92.20万辆,同比增长90.3%,市场占比17.62%,并仍在保持快速增长态势。

国内电机市场份额前五,分别是比亚迪旗下的弗迪动力(28.26%)、特斯拉(12.87%)、方正(5.60%)、日本电产(5.27%)、汇川技术(5.15%)。

行业专家预测到2025年,新能源汽车电机电控市场规模将突破3000亿元。从电机行业发展趋势,国内的新能源车企已重点布局自主研发方向,像北汽、蔚来、比亚迪、吉利都有自己旗下或投资的电机生产厂。也有不少车企选择与电机厂合资生产,像广汽、一汽、北汽与日本电产、大洋电机这些传统电机厂成立合资公司,为车企定制新能源汽车电机及动力系统,虽为合资,但车企是主导方,更具有话语权。

无论是自主研发,还是合资生产,都会推动国内电机产业的发展和技术的提升。国内市场,比亚迪和特斯拉牢牢占据了第一和第二名,借助自身的技术优势与供应链资源,自主研发生产电机有助于成本的控制以及供应量。按目前新能源汽车产业的发展趋势,未来将会越来越多车企转向自己研发、生产电机,掌握新能源汽车“三电”核心技术(电池、电机、电控)。
