为了满足用户对峰值速率和高系统容量的要求,LTE-Advanced协议引入了载波聚合(Carrier Aggregation,CA)以增加信号带宽,从而提高传输比特速率。随着当前3GPP 5GNR协议的演化,载波聚合支持的最大带宽也不断被刷新记录。其中,Band 1+Band 3频段是全球手机终端常用的载波聚合组合之一,Band 1+Band 3四工器是其核心的组网元器件。在国内滤波器产品开发进程中,Band 1+Band 3四工器因其开发难度极大而成为滤波器领域的尖端产品,目前亟需攻关突破。

据麦姆斯咨询报道,近日,浙江信唐智芯科技有限公司正式发布其自主研发成功的混合型Band 1+Band 3四工器。据介绍,这次发布的混合型四工器为国内首创,集成了信唐智芯先进的BAW、SAW、超厚层PCB整合、混合封装、干扰消除、功率增强、谐波抑制等多项创新技术。其中Band 1和Band 3发射滤波器采用了BAW滤波器技术,接收滤波器采用了SAW滤波器技术(参见图1)。

图1 信唐智芯Band 1+ Band 3混合型四工器展示图。(a)四工器测试图;(b)四工器实物图;(c)四工器封装图;(d)四工器模型图。



这种混合型滤波器技术既兼顾了传统四颗BAW芯片技术的高发射功率、低温漂等优良特性,又很大程度上保持了四颗SAW芯片技术的低成本优势(同等尺寸条件下,相比四颗BAW滤波器组成的四工器,混合型四工器生产成本可以降低30%以上)。经测试,整体性能达到了较为满意的效果(参见图2、图3),插入损耗均在3dB以内,隔离度也都保持在45dB以上,具体性能指标归纳如表1所示。四工器封装尺寸为2.5mm x 2.0mm,管脚布局和国际友商产品可以做到pin-to-pin替换。此外,功率和温度测试也表现突出,Band 1和Band 3发射滤波器的最大可承载输入功率达到33dBm,温漂系数仅为-20ppm/℃。

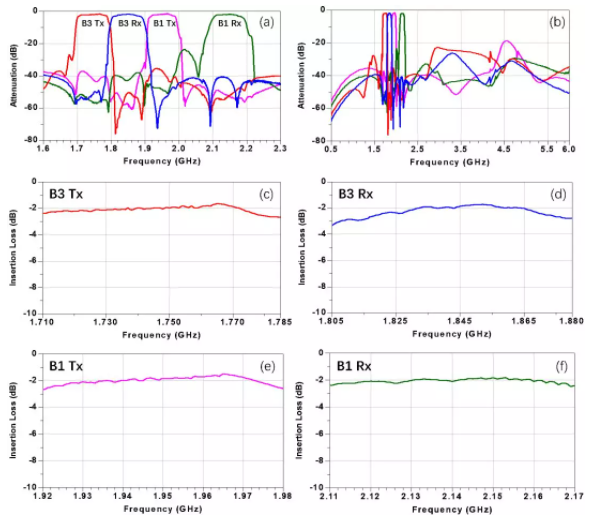

图2 信唐智芯Band 1+ Band 3混合型四工器测试结果图。(a)四工器S21测试窄带图;(b)四工器S21测试宽带图;(c)B3 Tx插损图;(d)B3 Rx插损图;(e)B1 Tx插损图;(f)B1 Rx插损图。

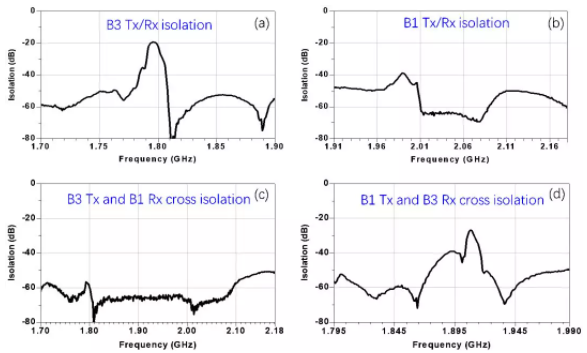

图3 信唐智芯Band 1+ Band 3混合型四工器测试结果图。(a)B3 Tx/Rx隔离图;(b)B1 Tx/Rx隔离图;(c)B3 Tx和B1 Rx隔离图;(d)B1 Tx和B3 Rx隔离图。

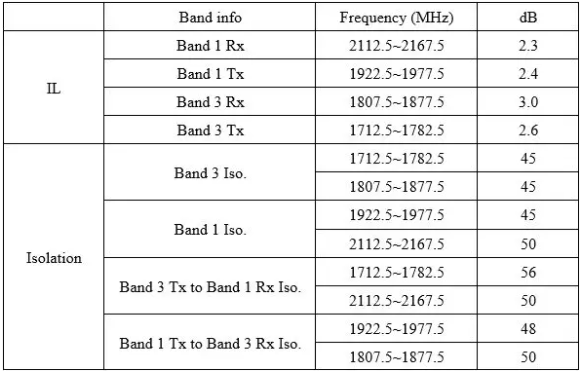

表1 信唐智芯Band 1+ Band 3混合型四工器主要测试性能

随着四工器这一巅峰难度产品的发布,加上信唐智芯已推出的混合型B3双工器、BAW n79、n78、n41、B40;SAW B39 Rx、B40 TRx、B41 TRx、WiFi2.4G、B8等十余款高性能滤波器产品,标志着信唐智芯在射频滤波器领域走上一个新台阶。目前信唐智芯已具备完整的低频、高频、超高频SAW/BAW滤波器开发能力,同时还在积极开发TC-SAW、WLP SAW/BAW等产品,未来将继续提升技术研发能力,推出更多优秀的滤波器解决方案,为手机、模组、智能终端及小基站客户提供高性能滤波器、双工器和多工器。
